سری ACm

پمپ آب بشقابی لئو سری ACm با دو نوع برق مصرفی تک فاز و سه فاز ساخته می‌شود. محصولات پمپ بشقابی لئو سری ACm در کاربردهای گسترده از جمله تامین فشار لازم در مصارف خانگی، کشاورزی و صنایع استفاده می‌شود. برای آشنایی بیشتر با این سری از محصولات لئو مشخصات فنی و سایر اطلاعات آن را ذکر خواهیم کرد. مدل‌های سری ACm پمپ تک پروانه بشقابی لئو به شرح زیر است. در ادامه با ما همراه باشید تا اطلاعات کاملی درباره هر یک از سری‌های محصولات پمپ بشقابی لئو در اختیارتان قرار دهیم.

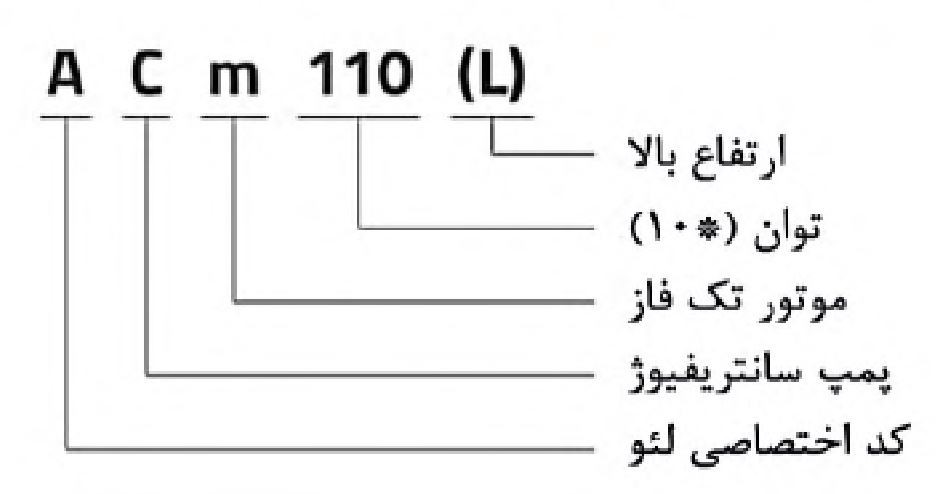

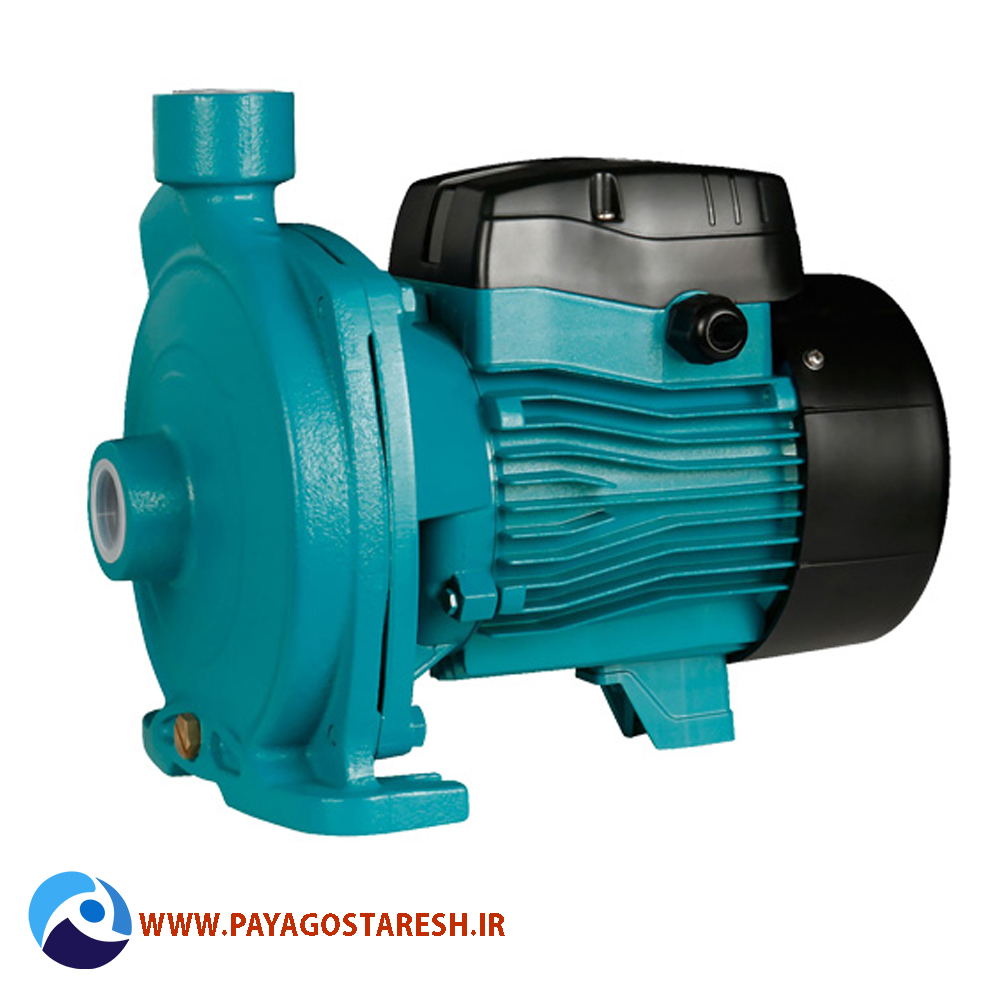

معرفی پمپ بشقابی لئو سری ACm

پمپ آب بشقابی تولید شده در شرکت لئو در دو نوع تک فاز و سه فاز تولید می‌شود. نوع تک فاز پمپ بشقابی لئو سری ACm دارای محافظ حرارتی است. سیم پیچ محصولات سری ACm از جنس مس انجام شده و بلبرینگ‌های آن در شرکت C & U تولید می‌شود. مدل‌های پمپ آب خانگی شرکت لئو سری ACm به شرح زیر بوده و توسط شرکت پایا گسترش به فروش می‌رسد:

1. پمپ آب بشقابی LEO مدل ACm 25
2. پمپ آب بشقابی LEO مدل ACm 37
3. پمپ آب بشقابی LEO مدل ACm 60
4. پمپ آب بشقابی LEO مدل ACm 75
5. پمپ آب بشقابی LEO مدل ACm 110
6. پمپ آب بشقابی LEO مدل ACm 150
7. پمپ آب بشقابی LEO مدل ACm 110L
8. پمپ آب بشقابی LEO مدل ACm 150L
9. پمپ آب بشقابی LEO مدل AC 60
10. پمپ آب بشقابی LEO مدل AC 75
11. پمپ آب بشقابی LEO مدل AC 110
12. پمپ آب بشقابی LEO مدل AC 150
13. پمپ آب بشقابی LEO مدل AC 220
14. پمپ آب بشقابی LEO مدل AC 110L
15. پمپ آب بشقابی LEO مدل AC 150L

در ادامه با ما همراه باشید تا اطلاعات کاملی درباره سری AC و ACm لئو در اختیارتان قرار می‌دهیم.

مشخصات هیدرولیکی پمپ بشقابی لئو سری ACm

• میزان آبدهی: از 0.6 تا 12.6 متر مکعب بر ساعت
• میزان هد: حداکثر 55 متر
• حداکثر ارتفاع مکش: 8 متر
• دهانه خروجی: 1 اینچ، 2 اینچ، 3 اینچ و 4 اینچ
• محدوده دمای سیال قابل تحمل: تا 40 درجه سانتی‌گراد
• کیفیت سیال: سیال تمیز و بدون مواد جامد و ساینده، نزدیک به خواص آب

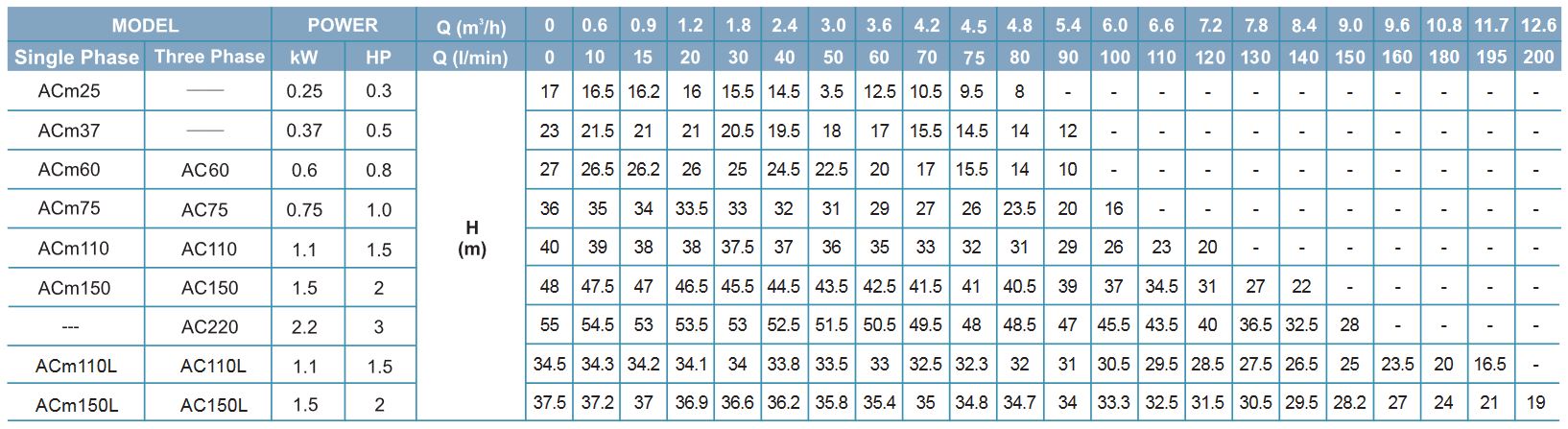

جدول مشخصات هیدرولیکی پمپ بشقابی سری ACm لئو

مدل		دبی (متر مکعب در ساعت)	00	0.6	0.9	1.2	1.8	2.4	3	3.6	4.2	4.5	4.8	5.4	6	6.6	7.2	7.8	8.4	9	9.6	10.8	11.7	12.6
تک فاز	سه فاز	دبی (لیتر در دقیقه)	00	10	15	20	30	40	50	60	70	75	80	90	100	110	120	130	140	150	160	180	195	200
ACm25	–	هد (متر)	17	16.5	16.2	16	15.5	14.5	3.5	12.5	10.5	9.5	8		–	–	–	–	–	–	–	–	–	–
ACm37	–		23	21.5	21	21	20.5	19.5	18	17	15.5	14.5	14	12	–	–	–	–	–	–	–	–	–	–
ACm60	AC60		27	26.5	26.2	26	25	24.5	22.5	20	17	15.5	14	10	–	–	–	–	–	–	–	–	–	–
ACm75	AC75		36	35	34	33.5	33	32	31	29	27	26	23.5	20	16	–	–	–	–	–	–	–	–	–
ACm110	AC110		40	39	38	38	37.5	37	36	35	33	32	31	29	26	23	20	–	–	–	–	–	–	–
ACm150	AC150		48	47.5	47	46.5	45.5	44.5	43.5	42.5	41.5	41	40.5	39	37	34.5	31	27	22	–	–	–	–	–
–	AC220		55	54.5	53	53.5	53	52.5	51.5	50.5	49.5	48	48.5	47	45.5	43.5	40	36.5	32.5	28	–	–	–	–
ACm110L	AC110L		34.5	34.3	34.2	34.1	34	33.8	33.5	33	32.5	32.3	32	31	30.5	29.5	28.5	27.5	26.5	25	23.5	20	16.5	–
ACm150L	AC150L		37.5	37.2	37	36.9	36.6	36.2	35.8	35.4	35	34.8	34.7	34	33.3	32.5	31.5	30.5	29.5	28.2	27	24	21	19

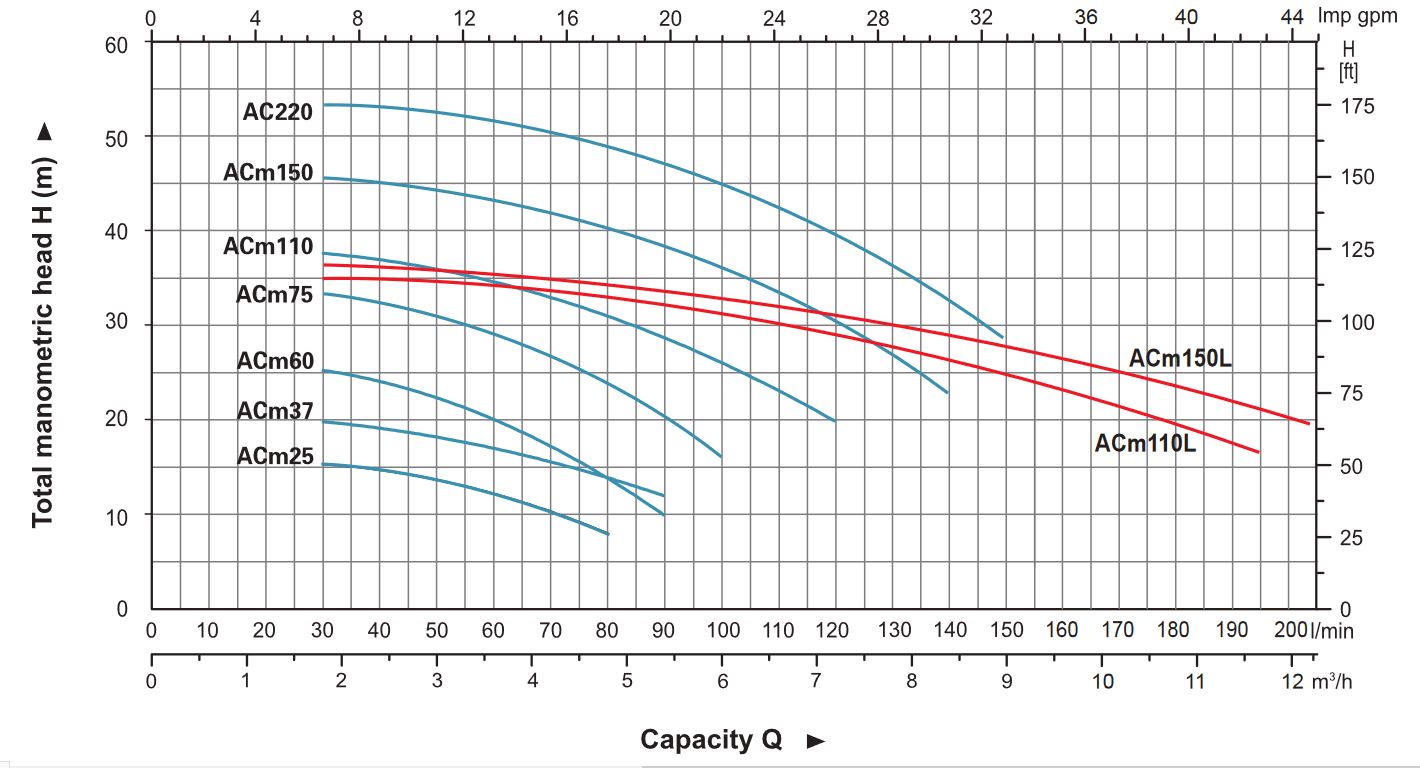

نمودار آبدهی پمپ بشقابی لئو سری ACm

مشخصات فنی پمپ آب ACm بشقابی لئو

• توان مصرفی الکتروموتور: از 0.25 تا 2.2 کیلووات
• کلاس حفاظت: IPX4
• کلاس عایق: F
• حداکثر دمای محیط: 40 درجه سانتی‌گراد
• برق ورودی: تک فاز یا سه فار

جدول مشخصات فنی پمپ آب بشقابی LEO

مدل پمپ بشقابی لئو ACm		قدرت		حداکثر ارتفاع (متر)	حداکثر آبدهی (مترمکعب در ساعت)
تک فاز	سه فاز	کیلووات	اسب بخار
ACm25	–	0.25	0.3	17	4.8
ACm37	–	0.37	0.5	23	5.4
ACm60	AC60	0.6	0.8	27	5.4
ACm75	AC75	0.75	1	36	6
ACm110	AC110	1.1	1.5	40	7.2
ACm150	AC150	1.5	2	48	8.4
	AC220	2.2	3	55	9
ACm110L	AC110	1.1	1.5	34.5	11.7
ACm150L	AC150L	1.5	2	37.5	12.6

جدول مشخصات الکتروموتور پمپ بشقابی ACm لئو

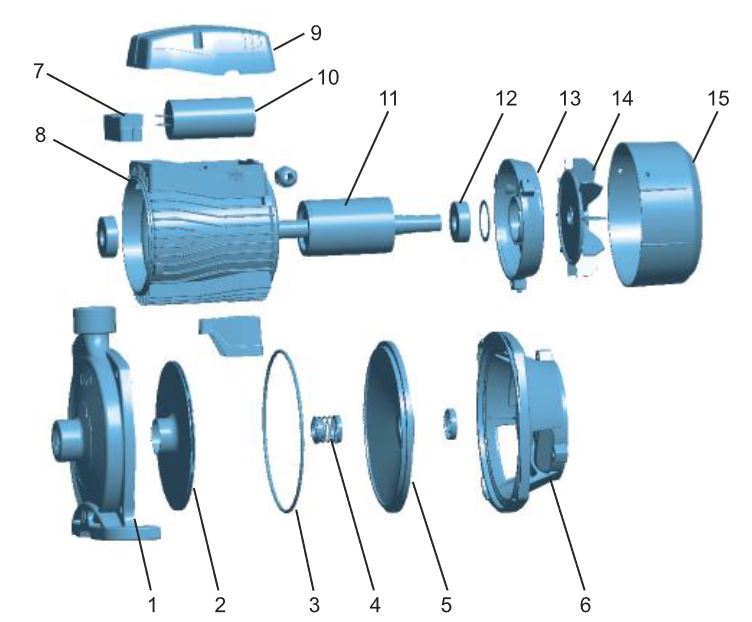

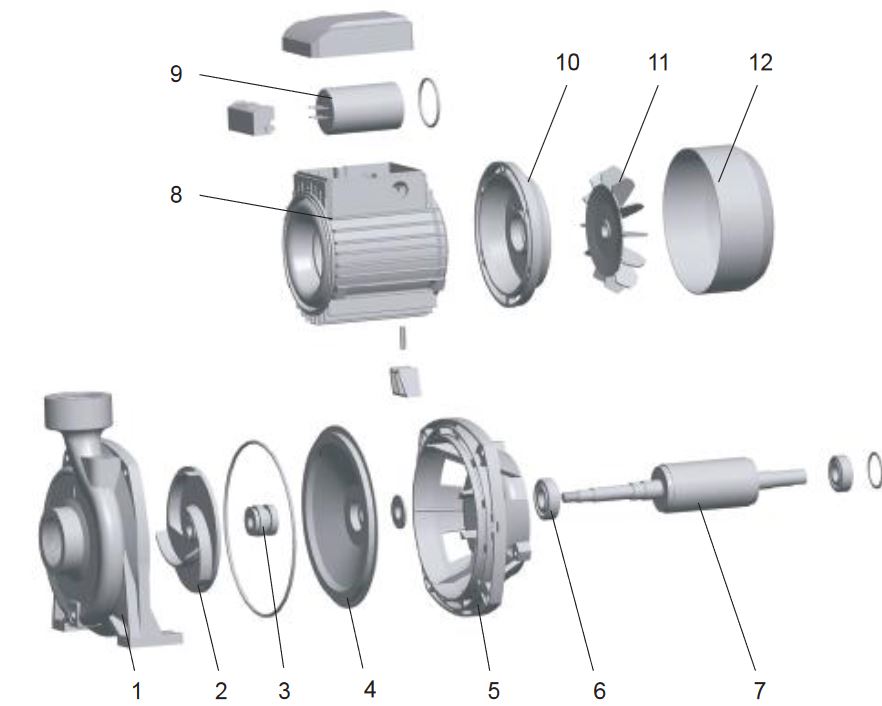

متریال پمپ آب خانگی لئو ACm

ردیف	نوع	جنس
1	بدنه پمپ	چدن HT 2OO
2	جنس پروانه	استنلس استیل 304
3	اورینگ	NBR
4	سیل مکانیکی	کربن یا سرامیک
5	پوشش پشتیبان	AISI 304 یا چدن HT 200
6	پشتیبان	آلومینیوم ZL 102
7	بورد ترمینال	پلی کربنات
8	استاتور
9	جعبه ترمینال	ABS
10	خازن
11	روتور
12	بیرینگ
13	پوشش عقب	آلومینیوم ZL 102
14	فن	پلی پروپیلن
15	پوشش فن	پلی پروپیلن

کاربردهای پمپ بشقابی لئو سری ACm

محصولات سری ACm از پمپ خانگی لئو برای انتقال آب صاف عاری از هر گونه مواد جامد و ساینده و سیالاتی با خواص مشابه آب عملکرد مناسبی دارد. از این محصول در زمینه تقویت فشار آب و مصارف خانگی، انتقال آب در مزارع و باغات و مصارف صنعتی استفاده می‌شود. از جمله کاربردهای صنعتی سری ACm پمپ خانگی لئو می‌توان به استفاده در سیستم‌های آتش نشانی، سیستم‌های تهویه مطبوع و غیره اشاره کرد.

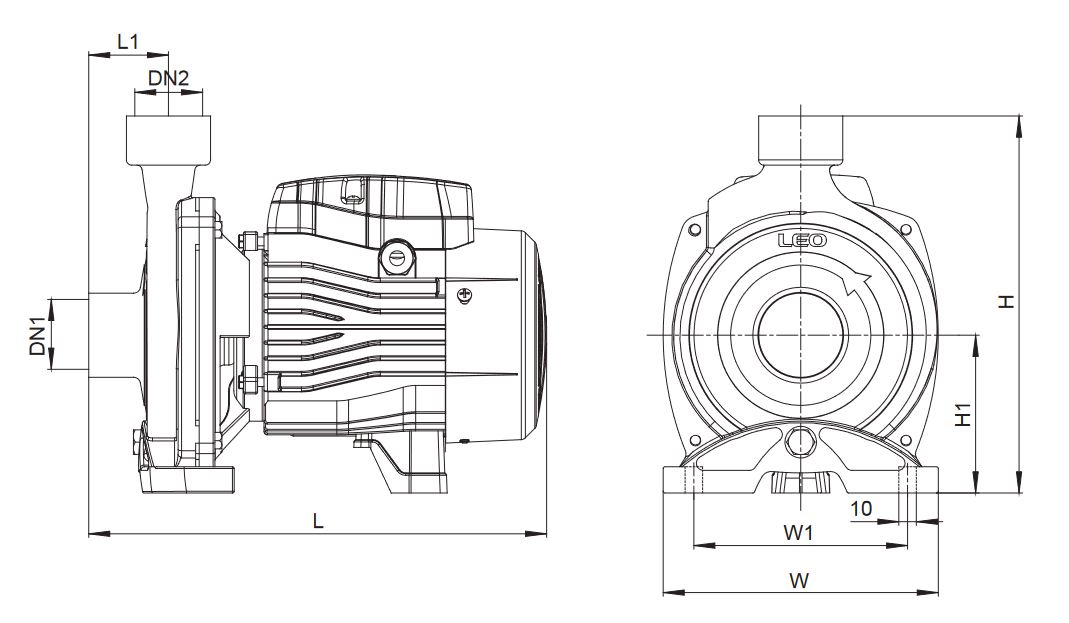

ابعاد و اندازه پمپ آب خانگی لئو سری ACm

مدل	DN1	DN2	L	W	H	1 L	1 W	1 H
	اینچ		میلی متر
ACm25	1	1	270	157	216	42	122	90
ACm37	1	1	270	157	216	42	122	90
ACm60	1	1	298	190	240	44	160	90
ACm75	1	1	298	190	240	44	160	100
ACm110	¼1	1	359	206	263	50	178	112
ACm150	¼1	1	360	240	286	51	207	115
AC220	¼1	1	360	240	286	51	207	115
ACm110L	½1	1	356	206	265	48.5	178	112
ACm25	½1	1	356	206	265	48.5	178	112

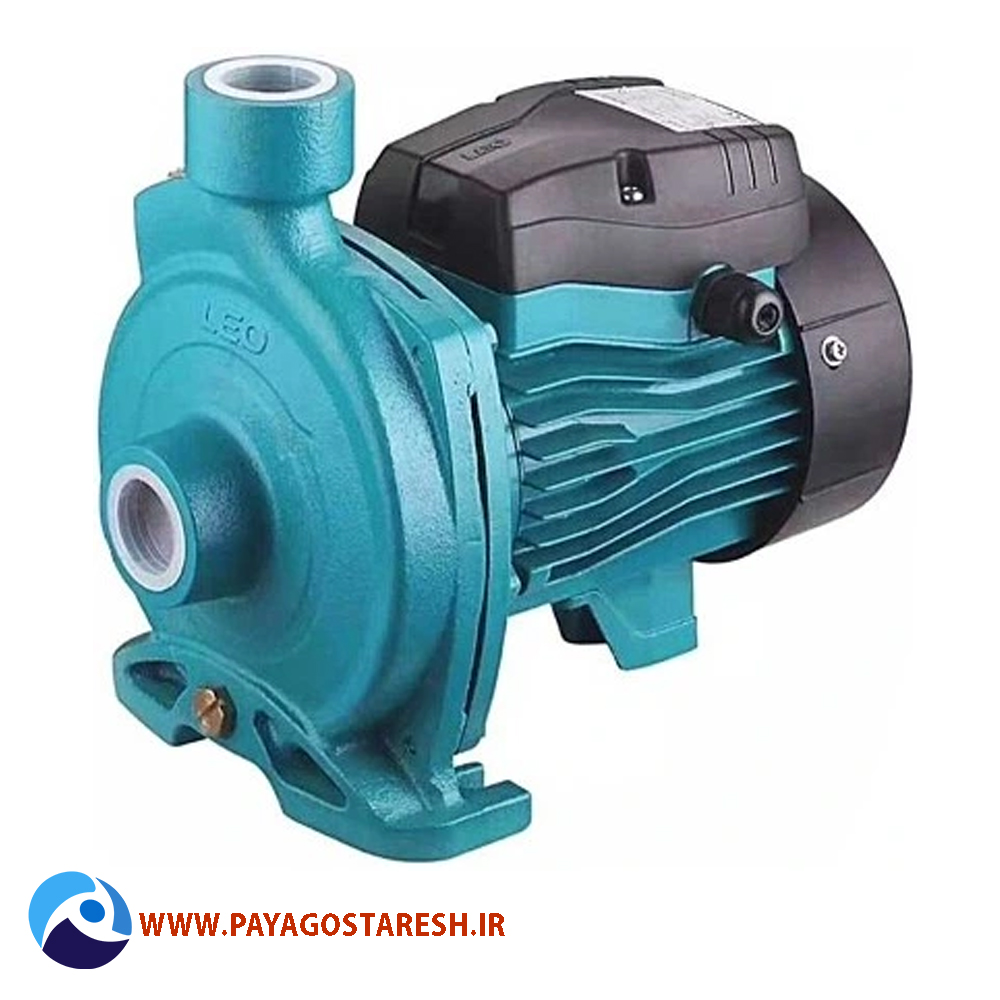

معرفی پمپ بشقابی سری ACM-CH2 لئو

از دیگر مدل‌های پمپ آب بشقابی لئو سری ACm می‌توان به سری ACm-CH2 اشاره کرد. این سری از محصولات پمپ خانگی لئو در مدل‌های زیر تولید شده و توسط شرکت پایا گسترش خورشید تابان به فروش می‌رسند:

1. پمپ آب لئو مدل ACm220CH2
2. پمپ آب لئو مدل ACm300CH2
3. پمپ آب لئو مدل ACm300CH2
4. پمپ آب لئو مدل ACm550CH2
5. پمپ آب لئو مدل ACm220C2
6. پمپ آب لئو مدل ACm400C2
7. پمپ آب لئو مدل ACm550C2
8. پمپ آب لئو مدل ACm750C2
9. پمپ آب لئو مدل ACm750C4

در ادامه با ما همراه باشید تا اطلاعات کاملی درباره این سری از محصولات پمپ آب لئوی بشقابی در اختیارتان بگذاریم.

مشخصات هیدرولیکی پمپ بشقابی لئو سری ACm-CH2

• حداکثر دبی: از 6 تا 54 متر مکعب بر ساعت
• حداکثر هد: 56 متر
• دهانه خروجی: 2 تا 3 اینچ
• حداکثر مکش: 8 متر
• محدوده دمای سیال: تا 40 درجه سانتی‌گراد
• کیفیت سیال مورد نیاز: سیال تمیز با ویژگی‌های نزدیک به آب

جدول آبدهی پمپ خانگی لئو ACm-CH2

مدل		دبی	0	6	9	12	15	18	24	27	30	36	42	48	54
تک فاز	سه فاز	لیتر در دقیقه	0	100	150	200	250	300	400	450	500	600	700	800	900
ACm220CH2	AC220CH2	31	30	29.5	28.5	27.5	27.5	26	21.5	18.5	–	–	–	–	–
ACm300CH2	AC300CH2	38	37.5	37	36	34.5	34.5	33	28.5	25.5	–	–	–	–	–
ACm400CH2	AC400CH2	49	48	47	46	45	45	43.5	39.5	37	–	–	–	–	–
–	AC550CH2	54	52.5	52	51	50	50	49	46	44	42	–	–	–	–
ACm300C2	AC300C2	30	29.5	29	28.5	28	28	27	25	23.5	22	19.5	15.5	11.5	–
ACm400C2	AC400C2	39	38.5	38	37.5	37	37	36	34	32.5	31	28	24	18.5	13
–	AC550C2	46.5	45.5	45	44.5	43.5	43.5	42.5	40	38.5	37	33	28	22	15
–	AC750C2	56.5	55	55	54.5	53.5	53.5	52.5	50	48.5	46.5	42	36.5	30.5	20
–	AC750C4	52.5	52	52	51.5	51	51	50.5	48	46.5	44.5	40	35.5	30.5	24

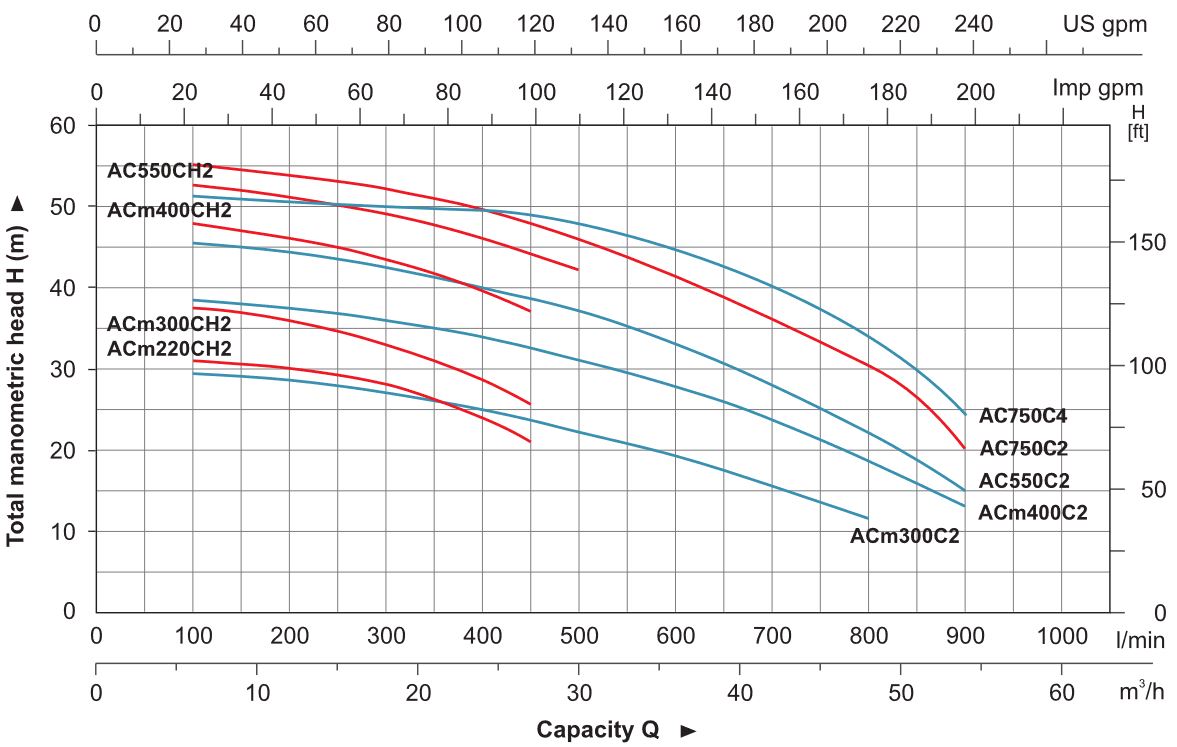

نمودار آبدهی پمپ لئو سری ACm-CH2

مشخصات فنی پمپ لئو سری ACm-CH2

• توان مصرفی: 2.2 تا 7.5 کیلووات
• کلاس حفاظت موتور: IPX4
• کلاس عایق: F
• حداکثر دمای محیط: 40 درجه سانتی‌گراد
• برق ورودی استاندارد: تک فاز و سه فاز

جدول مشخصات فنی پمپ آب خانگی سری ACm-CH2

مدل		قدرت		حداکثر ارتفاع (متر)	حداکثر آبدهی (مترمکعب در ساعت)
تک فاز	سه فاز	کیلووات	اسب بخار
ACm220CH2	AC220CH2	2.2	3	31	27
ACm300CH2	AC300CH2	3	4	38	27
ACm400CH2	AC400CH2	4	5.5	49	27
–	AC550CH2	5.5	7.5	54	30
ACm300C2	AC300C2	3	4	30	48
ACm400C2	AC400C2	4	5	39	54
–	AC550C2	5.5	7.5	46.5	54
–	AC750C2	7.5	10	56.5	54
–	AC750C4	7.5	10	52.5	54

کاربرد پمپ خانگی لئو سری ACm-CH2

پمپ‌های بشقابی لئو سری ACm-CH2 می‌تواند حجم آبدهی بالایی ارائه کند و برای استفاده در زمینه‌های خانگی، باغبانی و صنایع مناسب است. از دیگر کاربردهای این محصولات می‌توان به این موارد اشاره کرد:

• تامین آب مجتمع‌های مسکونی، اداری، بیمارستان‌ها و غیره
• سیستم‌های افزایش فشار و آتش نشانی
• سیستم‌های گرمایشی، سرمایشی و تهویه مطبوع
• آبیاری و مصارف کشاورزی
• سیستم‌های شستوشو و مصارف صنعتی

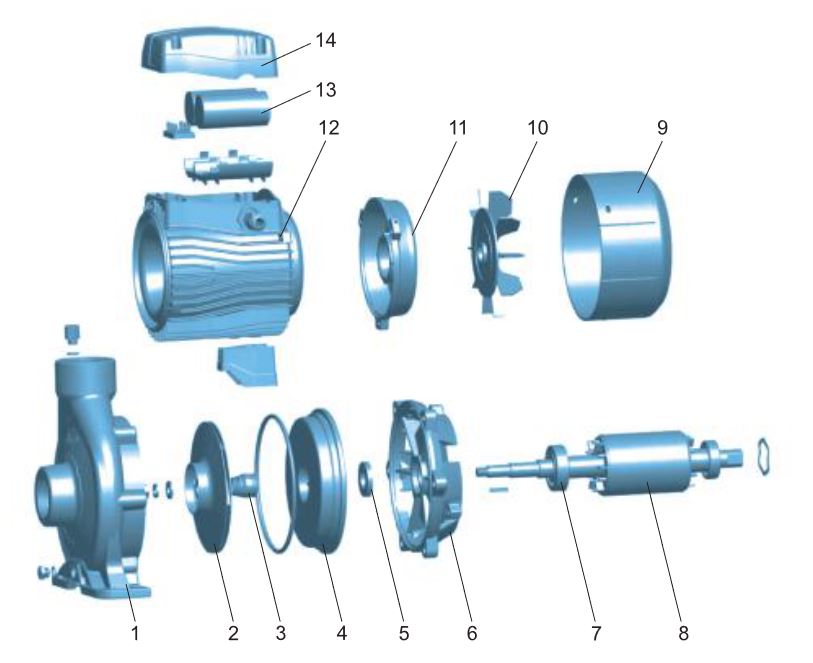

متریال پمپ بشقابی لئو ACm-CH2

.

شماره	بخش	متریال
1	بدنه پمپ	HT200
2	پروانه	AISI 304 Brass
3	سیل مکانیکی	Carbon/Cramic
4	پوشش براکت	HT200
5	روغن سیل	–
6	پوشش	HT200
7	بیرینگ	–
8	روتور	–
9	پوشش پنکه	PP
10	پنکه	PP
11	پوشش عقب	ZL 102
12	استاتور	–
13	خازن	–
14	جعبه ترمینال	ABS

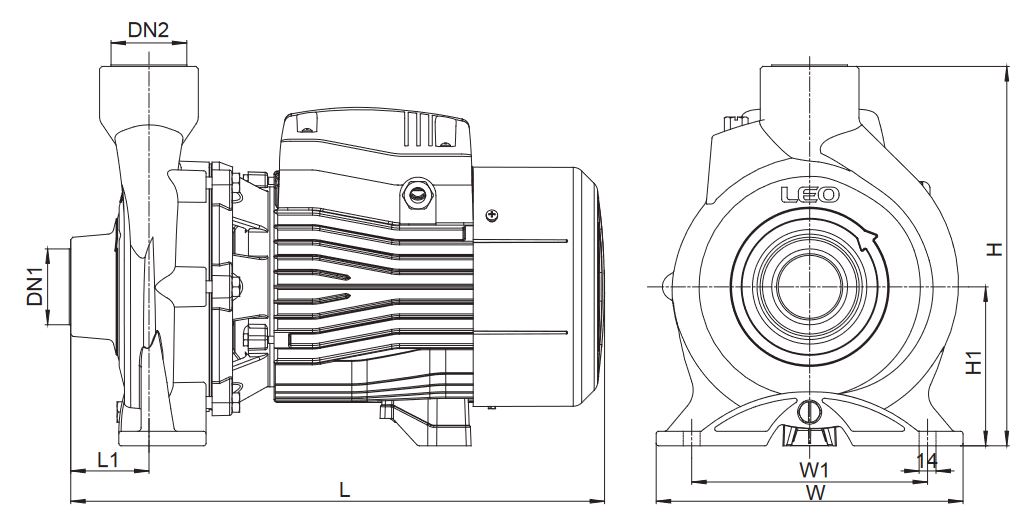

ابعاد و اندازه پمپ بشقابی لئو سری ACm-CH2

مدل	DN1	DN2	L	W	H	1 L	1 W	1 H
	اینچ		میلیمتر
ACm220CH2	2	2	444	255	315	65	186	132
ACm300CH2	2	2	444	255	315	65	186	132
ACm400CH2	2	2	496.5	280	326	70	195	136
AC550CH2	2	2	496.5	280	326	70	195	136
ACm300C2	2	2	444	255	315	65	186	132
ACm400C2	2	2	496.5	280	326	70	195	136
AC550C2	2	2	496.5	280	326	70	195	136
AC750C2	2	2	515	290	360	85	216	150
AC750C4	4	3	525	290	360	95	216	150

معرفی پمپ بشقابی لئو سری ACm-B

پمپ بشقابی تک پروانه لئو سری ACm-B با طراحی خاص در قسمت هیدرولیکی، قادر است میزان هد و دبی بالایی ارائه دهد. از محصولات سری ACm-B لئو می‌توان در زمینه‌های خانگی، باغبانی و صنایع استفاده کرد. سیم پیچ الکتروموتور محصولات سری ACm-B از جنس مس تولید شده است. در محصولات تک فاز پمپ بشقابی لئو سری ACm-B یک محافظ حرارتی داخلی در الکتروموتور تعبیه شده است. همچنین بلبرینگ‌های محصولات سری ACm-B تولید کمپانی معتبر C & U است. مدل‌های پمپ خانگی سری ACm-B لئو به شرح زیر است:

1. پمپ آب بشقابی LEO مدل ACm60B2
2. پمپ آب بشقابی LEO مدل ACm75B2
3. پمپ آب بشقابی LEO مدل ACm110B2
4. پمپ آب بشقابی LEO مدل ACm150B2
5. پمپ آب بشقابی LEO مدل AC60B2
6. پمپ آب بشقابی LEO مدل AC75B2
7. پمپ آب بشقابی LEO مدل AC110B2
8. پمپ آب بشقابی LEO مدل AC150B2
9. پمپ آب بشقابی LEO مدل ACm220B2
10. پمپ آب بشقابی LEO مدل ACm110B3
11. پمپ آب بشقابی LEO مدل ACm110B4
12. پمپ آب بشقابی LEO مدل ACm150B3
13. پمپ آب بشقابی LEO مدل ACm150B4
14. پمپ آب بشقابی LEO مدل ACm220B3
15. پمپ آب بشقابی LEO مدل ACm220B4
16. پمپ آب بشقابی LEO مدل ACm300B3
17. پمپ آب بشقابی LEO مدل ACm300B4
18. پمپ آب بشقابی LEO مدل AC110B3
19. پمپ آب بشقابی LEO مدل AC110B4
20. پمپ آب بشقابی LEO مدل AC150B3
21. پمپ آب بشقابی LEO مدل AC150B4
22. پمپ آب بشقابی LEO مدل AC220B3
23. پمپ آب بشقابی LEO مدل AC220B4
24. پمپ آب بشقابی LEO مدل AC300B3
25. پمپ آب بشقابی LEO مدل AC300B4

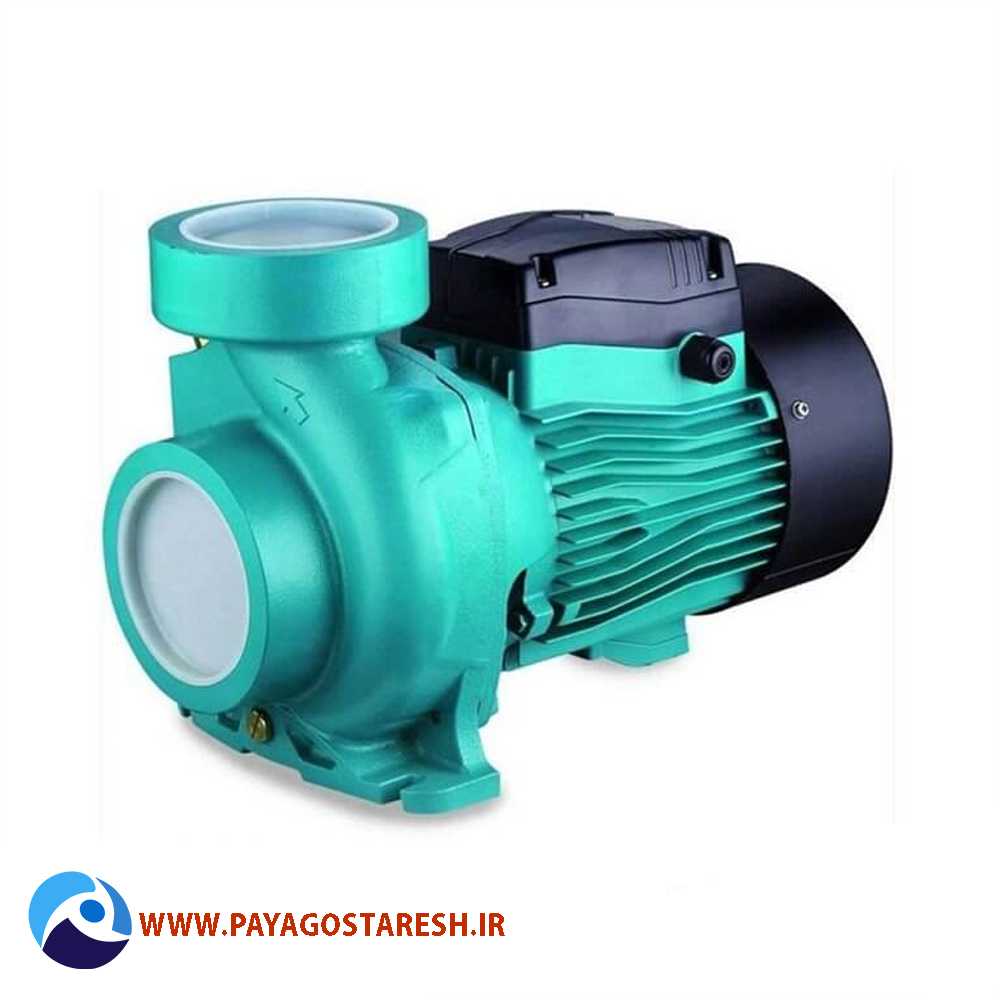

نمایی کلی از پمپ بشقابی سری ACm-B لئو

مشخصات هیدرولیکی پمپ بشقابی سری ACm-B لئو

• میزان دبی: از 6 تا 30 متر مکعب بر ساعت
• میزان هد: حداکثر ارتفاع 22 متر
• سایز دهانه خروجی: 2 اینچ
• حداکثر مکش: 8 متر
• محدوده دمای سیال: تا 40 درجه سانتی‌گراد
• کیفیت سیال مورد نیاز: سیال تمیز و بدون هر گونه مواد جامد و ساینده با خواص فیزیکی و شیمیایی مشابه آب

جدول آبدهی پمپ بشقابی LEO سری ACm-B

مدل		قدرت		دبی (متر مکعب در ساعت)	0	6	9	12	15	18	21	24	30
تک فاز	سه فاز	کیلووات	اسب بخار	دبی (لیتر در دقیقه)	0	100	150	200	250	300	350	400	500
ACm60B2	AC60B2	0.6	0.8	هد (متر)	12.5	12	11.7	11	10.2	9.2	8	6.5	–
ACm75B2	AC75B2	0.75	1		14	13.7	13.5	13	12.3	11.2	9.9	8.5	5.5
ACm110B2	ACm110B2	1.1	1.5		19.5	19.2	19	18.5	17.7	16.5	15	13	8.5
ACm150B2	ACm150B2	1.5	2		22	21.5	21	20.5	19.5	18.3	16.5	14.5	9.5
ACm220B2	ACm220B2	2.2	3		23.9	23.8	22.7	21.1	20.9	18.6	15.2	10.1	8.2

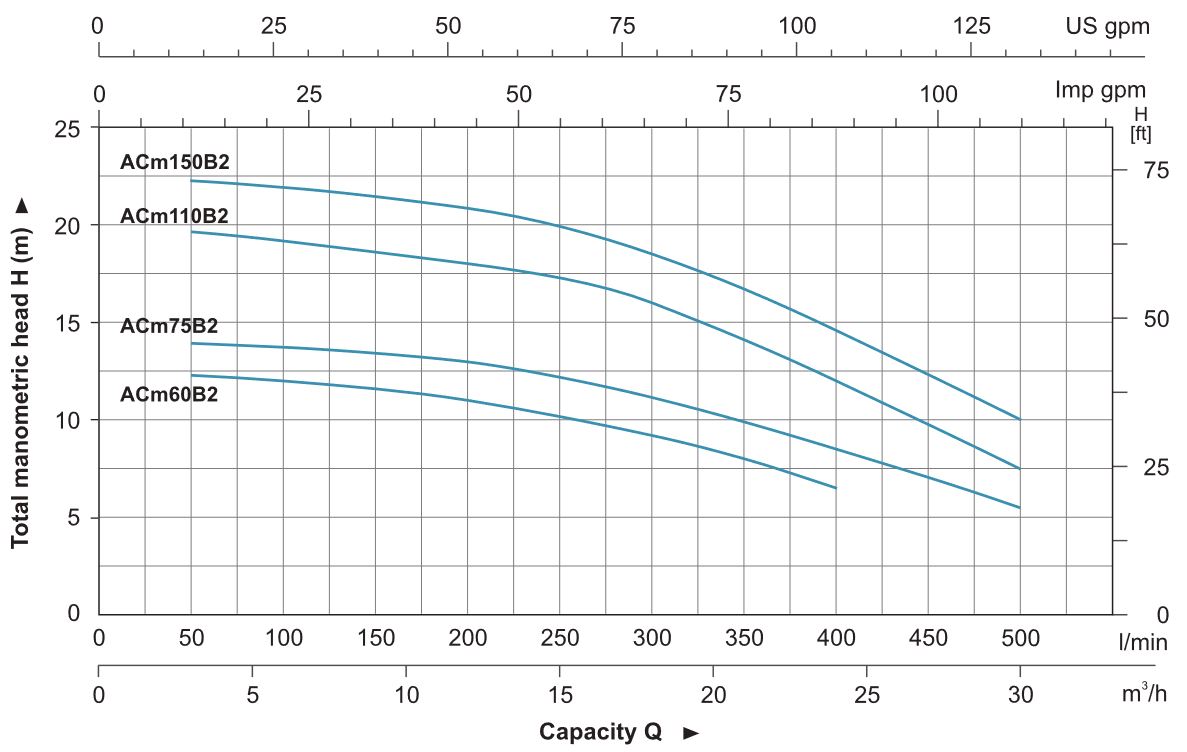

نمودار آبدهی پمپ آب بشقابی LEO سری ACm-B

مشخصات فنی پمپ LEO سری ACm-B2

• توان مصرفی: 0.6 تا 1.5 کیلووات
• کلاس حفاظت موتور: IPX4
• کلاس عایق: F
• حداکثر دمای محیط: 40 درجه سانتی‌گراد
• برق ورودی استاندارد: تک فاز و سه فاز

جدول مشخصات فنی پمپ آب LEO سری ACm-B

مدل		قدرت		حداکثر ارتفاع (متر)	حداکثر آبدهی (متر مکعب در ساعت)
تک فاز	سه فاز	کیلو وات	اسب بخار
ACm60B2	AC60B2	0.6	0.8	12.5	24
ACm75B2	AC75B2	0.75	1	14	30
ACm110B2	AC110B2	1.1	1.5	19.5	30
ACm150B2	AC150B2	1.5	2	22	30

موارد مصرف پمپ ACm-B2 لئو

• تامین آب ساختمان‌های مسکونی و تجاری
• تامین آب بیمارستان‌ها و ساختمان‌های درمانی
• سیستم افزایش فشار مانند بوستر پمپ آتش نشانی و آبرسانی
• سیستم‌های گرمایشی و سرمایشی
• سیستم‌های تهویه مطبوع
• آبیاری و مصارف کشاورزی
• سیستم‌‌های شستوشو
• مصارف صنعتی

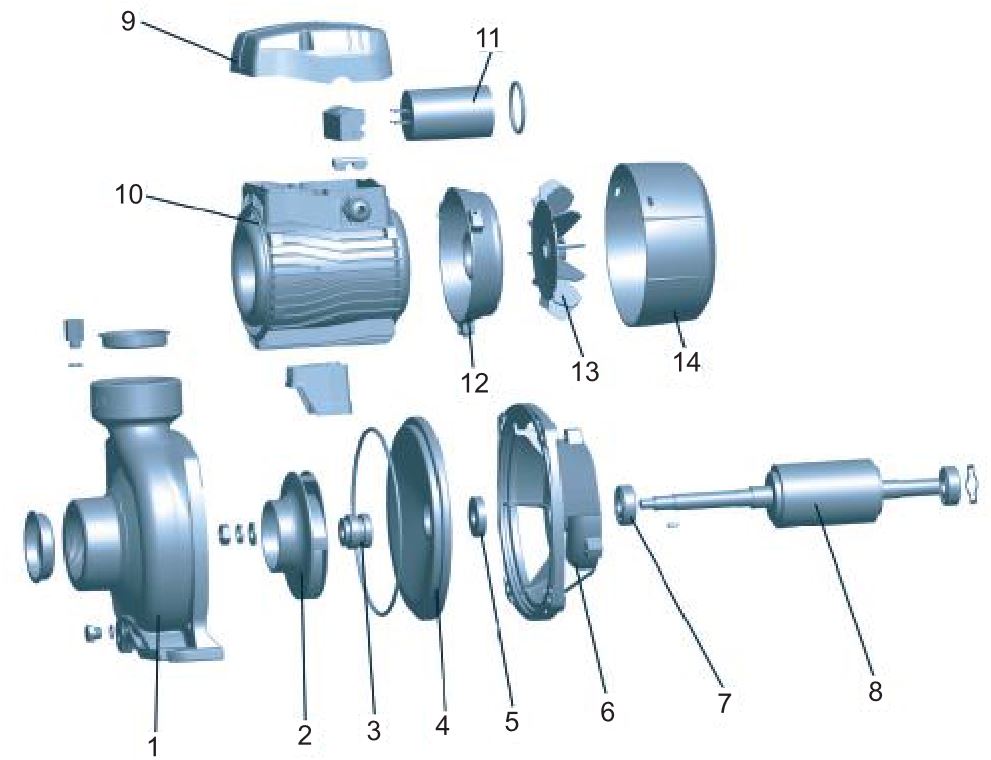

متریال به کار رفته در پمپ ACm-B لئو

.

شماره	بخش	متریال
1	بدنه پمپ	HT200
2	پروانه	AISI 304 Brass
3	سیل مکانیکی	Carbon/Cramic
4	پوشش براکت	HT200
5	روغن سیل	–
6	پوشش	ZL102
7	بیرینگ	–
8	روتور	–
9	جعبه ترمینال	ABS
10	استاتور	–
11	خازن	–
12	پوشش عقب	ZL102
13	پنکه	PP
14	پوشش پنکه	PP

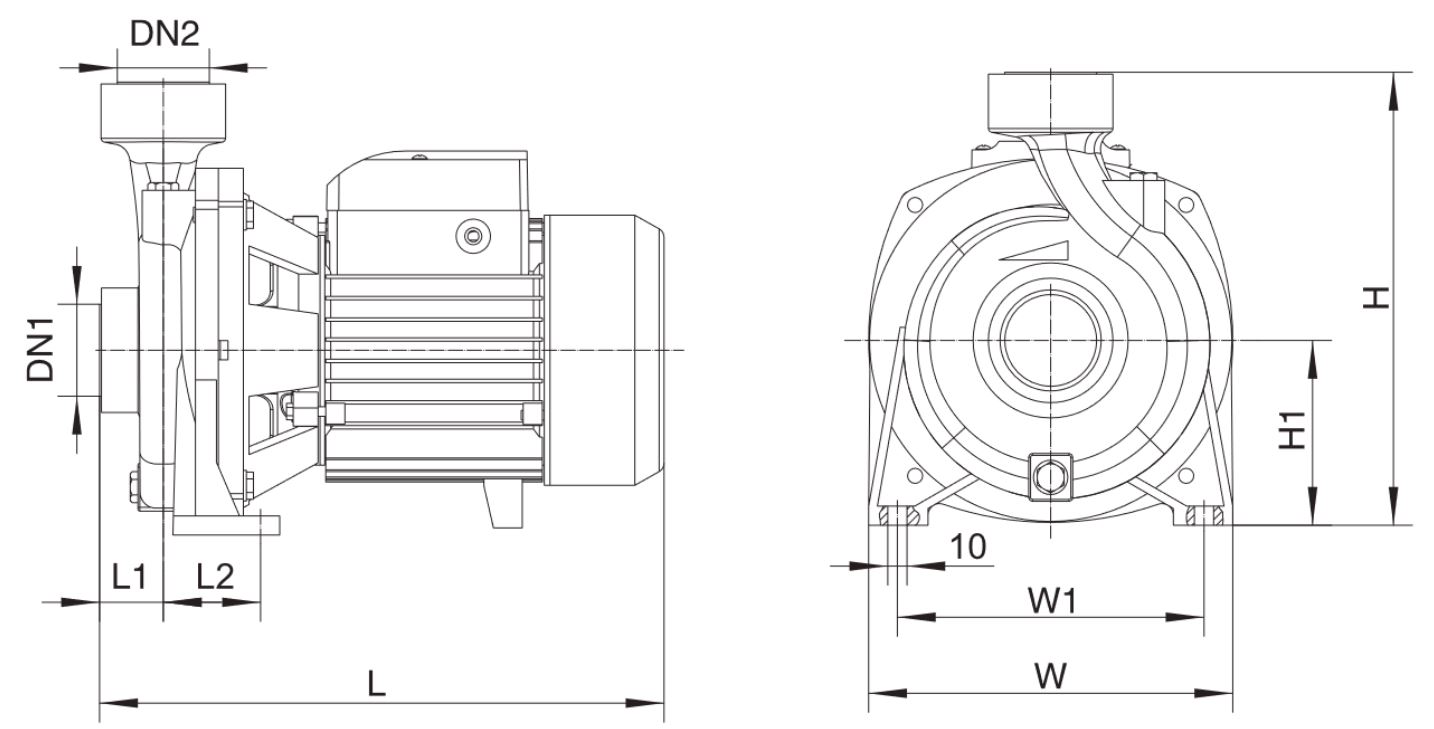

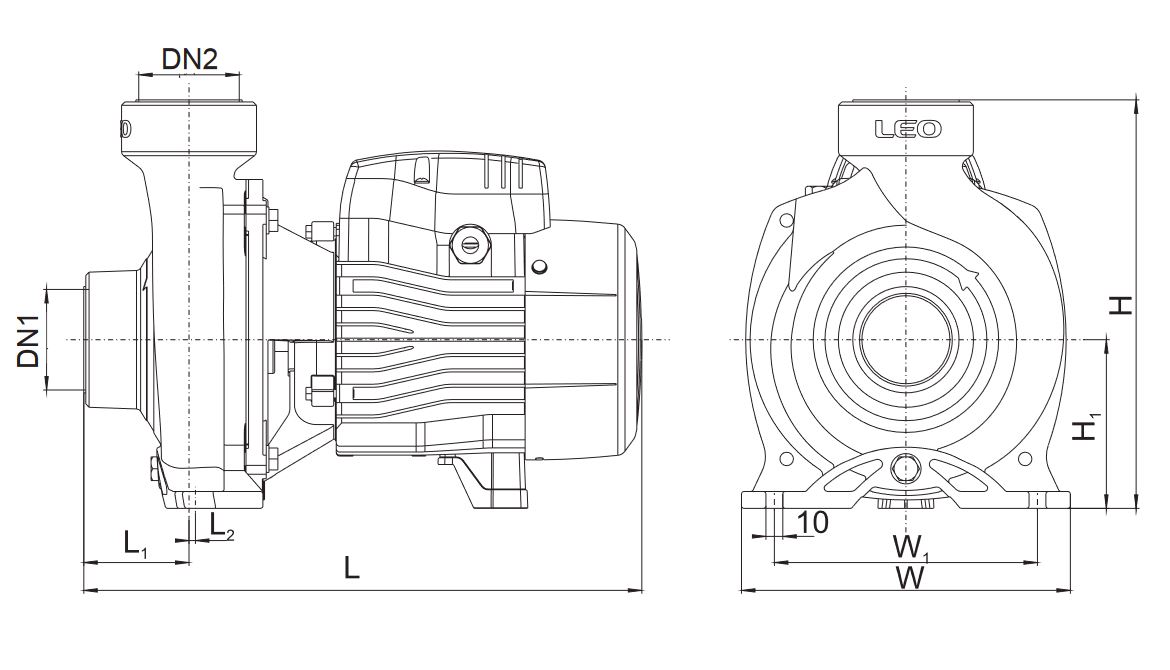

ابعاد و اندازه پمپ بشقابی لئو سری ACm-B

.

مدل	DN1	DN2	L	W	H	1 L	L 2	1 W	1 H
	اینچ		میلیمتر
ACm60B2	2″	2″	331	195	242	62.5	4	156	100
ACm75B2	2″	2″	331	195	242	62.5	4	156	100
ACm110B2	2″	2″	378	206	263	59	3.5	166	112
ACm150B2	2″	2″	378	206	263	59	3.5	166	112

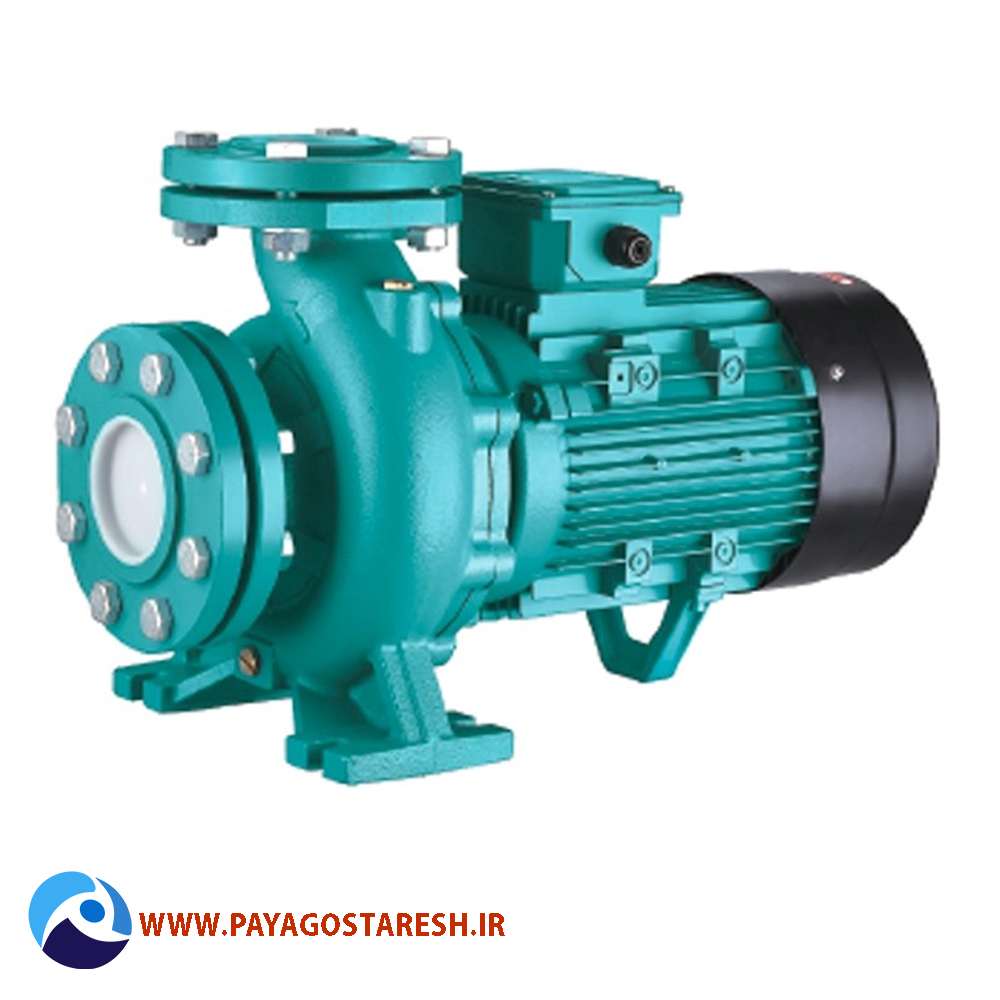

معرفی پمپ بشقابی سری ACm-BF لئو

پمپ بشقابی سری ACm-BF لئو با سیم پیچ مسی و محافظ حرارتی داخلی الکتروموتور طراحی شده است. محصولات این سری از پمپ‌ آب لئو در کاربردهای متنوع خانگی، صنعتی و کشاورزی قابل استفاده هستند. از جمله ویژگی‌های منحصر به فرد این محصولات می‌توان به بلبرینگ‌های آن اشاره کرد که توسط شرکت C & U تولید شده‌اند. مدل‌های سری ACm-BF شامل این موارد است:

1. پمپ بشقابی خانگی لئو سری ACm110F2
2. پمپ بشقابی خانگی لئو سری ACm110F3
3. پمپ بشقابی خانگی لئو سری ACm150F2
4. پمپ بشقابی خانگی لئو سری ACm150F3
5. پمپ بشقابی خانگی لئو سری ACm220F3
6. پمپ بشقابی خانگی لئو سری ACm400F4
7. پمپ بشقابی خانگی لئو سری AC110F2
8. پمپ بشقابی خانگی لئو سری AC110F3
9. پمپ بشقابی خانگی لئو سری AC150F2
10. پمپ بشقابی خانگی لئو سری AC150F3
11. پمپ بشقابی خانگی لئو سری AC220F3
12. پمپ بشقابی خانگی لئو سری AC400F4

مشخصات هیدرولیکی پمپ آب ACm-BF لئو

• میزان دبی: از 12 تا 96 متر مکعب بر ساعت
• میزان هد: حداکثر 22 متر
• سایز دهانه خروجی: 2 اینچ، 3 اینچ و 4 اینچ
• حداکثر مکش: 8 متر
• محدوده دمای سیال: تا 40 درجه سانتی‌گراد
• کیفیت مورد نیاز سیال: سیال تمیز با خواص فیزیکی و شیمیایی مشابه آب

جدول آبدهی پمپ بشقابی سری ACm-BF لئو

مدل		آبدهی (متر مکعب در ساعت)	00	12	18	24	30	36	42	48	54	60	66	72	84	96
تک فاز	سه فاز	آبدهی (لیتر در دقیقه)	00	200	300	400	500	600	700	800	900	1000	1100	1200	1400	1600
ACm110BF2	AC110BF2	هد (متر)	19.5	18.5	16.5	13	8.5
ACm110BF3	AC110BF3		12.5	12.5	21.1	11.5	10.5	9.5	8.4	7.1	5.5
ACm150BF2	AC150BF2		22	20.5	18.3	14.5	9.5
ACm150BF3	AC150BF3		14.5	14.3	14	13.5	12.8	12	11.2	9.9	8.4	6
ACm220BF3	AC220BF3		17.5	17.3	17.1	16.5	16	15.2	14.2	14.2	11.7	10	7.2
ACm400BF4	AC400BF4		16.5			16	15.8	15.5	15.3	15.3	15	14.7	14.4	14	13.2	12.1

نمودار آبدهی پمپ آب LEO سری ACm-BF

مشخصات فنی پمپ آب لئو سری ACm-BF

• توان مصرفی: 1.1 تا 4.4 کیلووات
• کلاس حفاظت موتور: IPX4
• کلاس عایق: F
• حداکثر دمای محیط: 40 درجه سانتی‌گراد
• برق ورودی استاندارد: تک فاز و سه فاز

جدول مشخصات فنی پمپ LEO سری ACm-BF

مدل		قدرت		حداکثر ارتفاع (متر)	حداکثر آبدهی (مترمکعب بر ساعت)
تک فاز	سه فاز	کیلووات	اسب بخار
ACm110BF2	AC110BF2	1.1	1.5	19.5	30
ACm110BF2	AC110BF3	1.1	1.5	12.5	54
ACm150BF2	AC150BF2	1.5	2	22	30
ACm150BF3	AC150BF3	1.5	2	14.5	60
ACm220BF3	AC220BF3	2.2	3	17.5	66
ACm400BF4	AC400BF4	4	5.5	16.5	96

موارد مصرف پمپ بشقابی LEO سری ACm-BF

• آبرسانی به ساختمان‌های مسکونی، اداری، تجاری، آموزشی و درمانی
• سیستم‌های افزایش فشار و آتش نشانی
• سیستم‌های سیرکولاتور (گرمایشی و سرمایشی)
• سیستم‌های تهویه مطبوع
• آبیاری به زمین‌های کشاورزی و باغات
• سیستم‌های شستوشو
• مصارف صنعتی

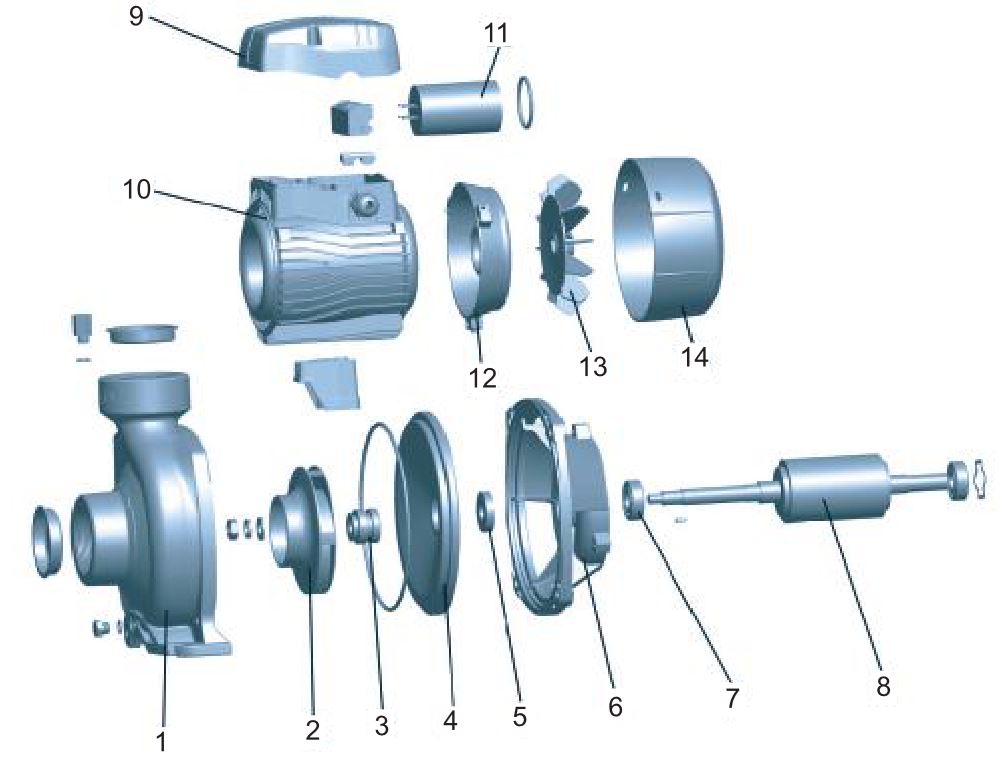

متریال به کار رفته در تولید پمپ لئو سری ACm-BF

.

شماره	بخش	متریال
1	فلنج	HT200
2	بدنه پمپ	HT200
3	پروانه	AISI 304/Brass HT200
4	سیل مکانیکی	Carbon/Ceramic
5	روغن سیل	–
6	پوشش	HT200
7	بیرینگ	–
8	روتور	–
9	کاور پنکه	PP
10	پنکه	PP
11	کاور عقب	–
12	استاتور	–
13	خازن	–
14	جعبه ترمینال	PC/ABS

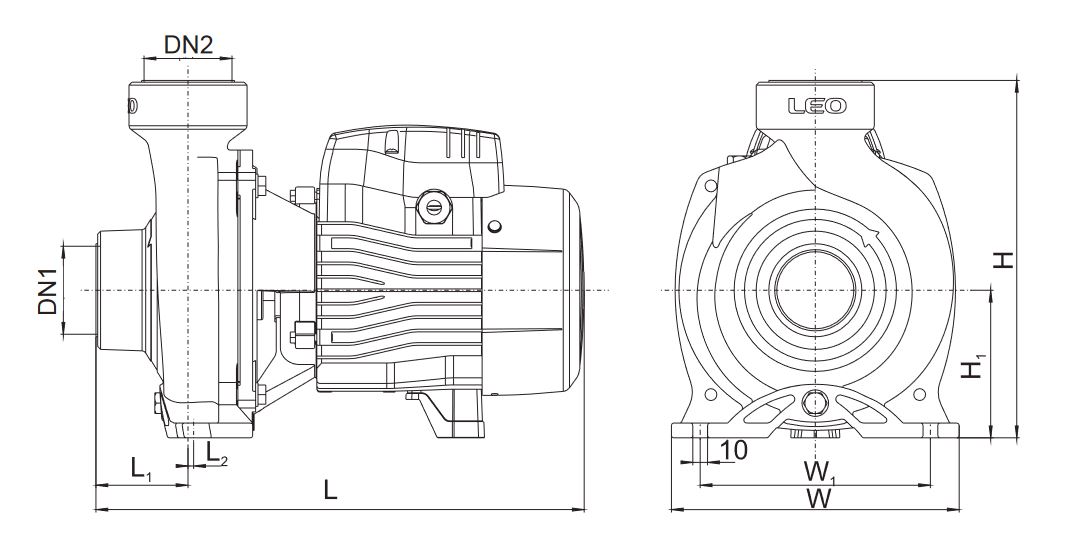

ابعاد و اندازه پمپ بشقابی LEO سری ACm-BF

.

مدل	DN1	DN2	L	W	H	L 2	1 W	1 H	D
	اینچ		میلیمتر
ACm110BF2	2	2	392	206	270	64.5	166	112	10
ACm110BF3	3	3	403	403	300	86	180	120	12
ACm150BF2	2	2	392	392	270	64.5	166	112	10
ACm150BF3	3	3	403	403	300	86	180	120	12
ACm220BF3	3	3	471	471	300	86	180	120	12
ACm400BF4	4	4	593	593	398	120.5	206	160	16

معرفی پمپ‌های بشقابی LEO سری XGm

پمپ‌های سری XGm لئو با کیفیت ساخت بالا تولید شده و طراحی آن‌ها به نحوی است که باعث کاهش مصرف انرژی شود. بدنه این محصولات از جنس ضد زنگ تولید شده و در حین کار صدای کمی از خود تولید می‌کند. محصولات سری XGm لئو قابلیت ارائه آبدهی و ارتفاع بالا داشته و برای استفاده در مصارف خانگی، بهداشتی، کشاورزی و صنعتی گزینه مناسبی است.

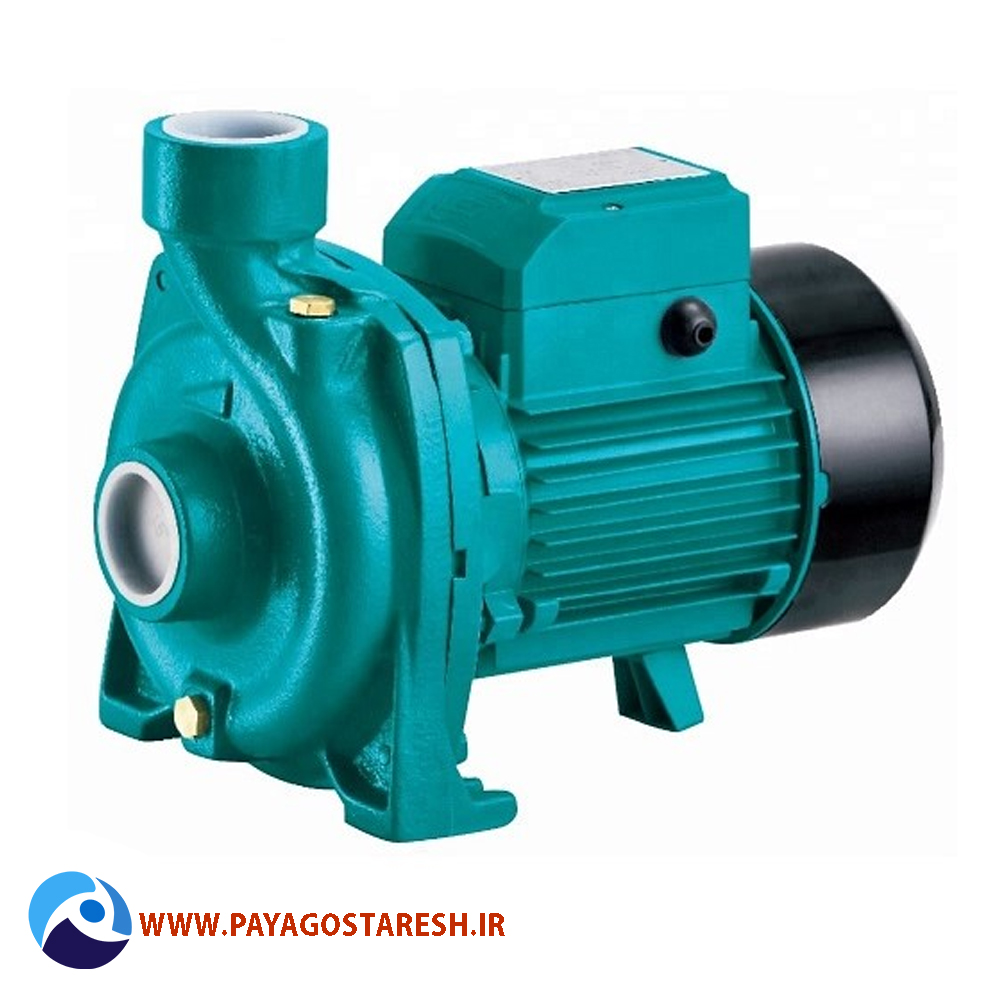

نمایی کلی از پمپ خانگی سری XGm لئو

مشخصات هیدرولیکی پمپ خانگی XGm لئو

• میزان دبی: از 2.4 تا 14.7 متر مکعب بر ساعت
• میزان هد: حداکثر 17.5 متر
• اندازه پورت خروجی: 1 و 1/2 اینچ
• حداکثر مکش: 8 متر
• محدوده دمای سیال: 40 درجه سانتی‌گراد
• کیفیت سیال مورد نیاز: سیال تمیز و بدون مواد جامد و ساینده با خواص شیمیایی و فیزیکی مشابه آب

جدول آبدهی پمپ خانگی سری XGm لئو

مدل		آبدهی (متر مکعب در ساعت)	00	2.4	4.2	6	7.8	9.6	11.4	13.2	14.7
تک فاز	سه فاز	آبدهی (لیتر در دقیقه)	00	40	70	100	130	160	190	220	245
XGm/1A	XG/1A	هد (متر)	17.5	16	14.5	13	11	9	6.5	3.5	1
XGm/1B	XG/1B		14	12.5	11	9.5	7.5	5.5	3

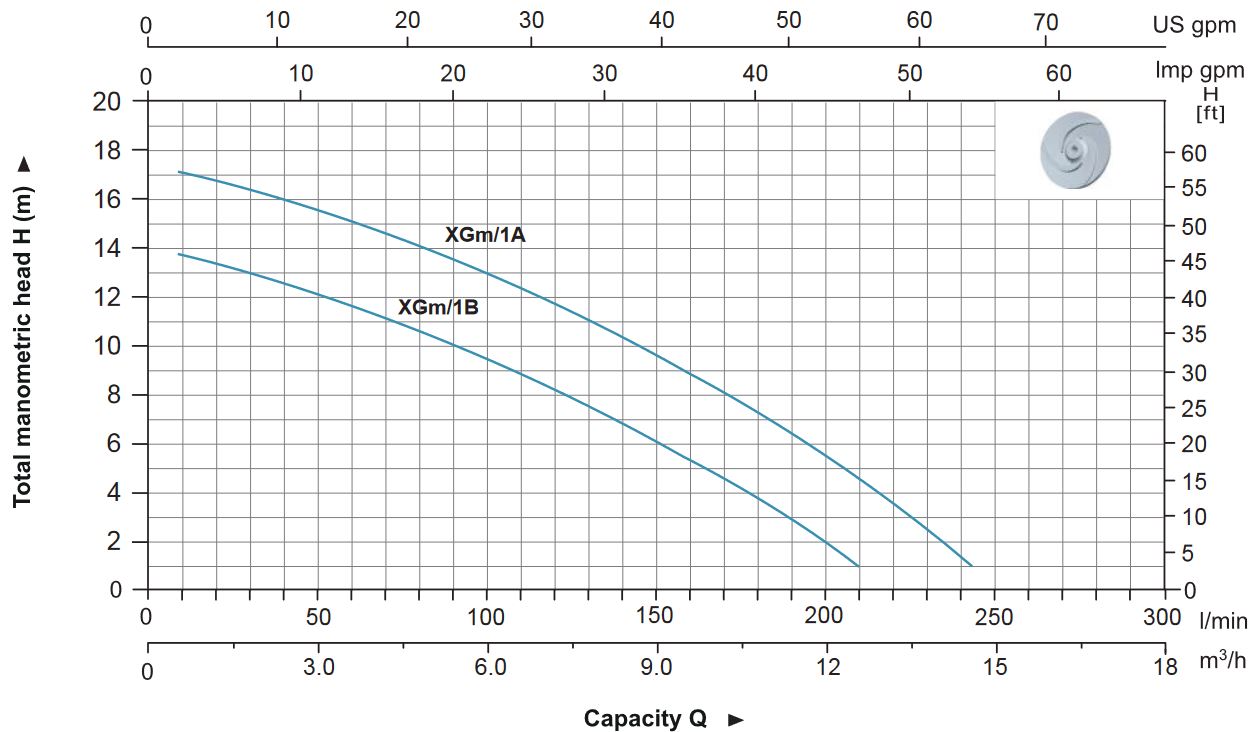

نمودار آبدهی پمپ آب بشقابی لئو سری XGm

مشخصات فنی پمپ بشقابی XGm لئو

• توان مصرفی: 0.6 تا 0.75 کیلووات
• کلاس حفاظت موتور: IPX4
• کلاس عایق: F
• حداکثر دمای محیط: 40 درجه سانتی‌گراد
• برق ورودی استاندارد: تک فاز و سه فاز

جدول مشخصات فنی پمپ خانگی XGm لئو

مدل		قدرت		حداکثر ارتفاع (متر)	حداکثر آبدهی (مترمکعب در ساعت)
تک فاز	سه فاز	کیلووات	اسب بخار
XGm/1A	XG/1A	0.75	1	17.5	14.7
XGm/1B	XG/1B	0.6	0.8	14	11.4

موارد مصرف پمپ آب خانگی XGm لئو

• تامین آب ساختمان‌های مسکونی
• تامین آب ساختمان‌های تجاری و اداری
• تامین آب ساختمان‌های بهداشتی و درمانی
• تامین آب ساختمان‌های آموزشی
• آبیاری زمین‌های کشاورزی و باغات
• بوستر پمپ آتش نشانی و آبرسانی
• سیستم‌های سرمایشی و گرمایشی
• تهویه مطبوع

متریال به کار رفته در تولید پمپ آب XGm لئو

.

شماره	بخش	متریال
1	بدنه پمپ	HT200
2	پروانه	Brass
3	سیل مکانیکی	Carbon/Ceramic
4	کاور براکت	AISI 304
5	پشتیبان	ZL 102
6	بیرینگ	–
7	روتور	–
8	استاتور	–
9	خازن	–
10	کاور پشت	ZL 102
11	پنکه	PP
12	کاور پنکه	08F

ابعاد و اندازه پمپ بشقابی لئو سری XGm

.

مدل		XGm/1A	XGm/1B
DN1	اینچ	½1
DN2		½1
L	میلی متر	295
W		191
H		235
L1		44
L2		48
W1		160
H1		96.5

نکات نگهداری پمپ آب بشقابی سری ACm لئو

اگر پمپ‌های بشقابی لئو را به صورت صحیح نصب کنید و برای کاربرد مخصوص آن به کار بگیرید، عملکرد بسیار خوبی خواهد داشت. به همین خاطر رعایت کردن نکاتی هنگام نصب و در حین استفاده الزامی است. برخی از نکات مهمی که باید به آن توجه داشته باشید به شرح زیر است:

1. باید دقت کنید که دمای الکتروموتور بیشتر از حد تعیین شده (40 درجه سانتی‌گراد) نباشد. برای این کار می‌توانید ساعاتی که از پمپ استفاده نمی‌کنید، اتصال برق آن را قطع کنید.
2. پمپ را در هوایی که احتمال یخ زدگی در آن وجود داشته باشد قرار ندهید. در صورتی که محیط نصب پمپ بشقابی دمای پایینی دارد، پیشنهاد می‌شود آن را در یک محفظه عایق قرار دهید.
3. روغن کاری پمپ بشقابی لئو به خصوص در ابتدای کار اهمیت بالایی دارد. برای این منظور به دستور العمل نصب و فواصل روغن کاری پمپ مراجعه کنید.
4. دقت کنید که پمپ آب خشک کار نکند؛ به این منظور وجود آب کافی داخل مخزن پمپ مهم است.
5. در صورتی که پمپ به خوبی هواگیری نشود، نمی‌تواند به خوبی آب را مکش کند. شما می‌توانید به راحتی و بدون صرف زمان زیاد پمپ را هواگیری کنید.

خرید پمپ آب بشقابی لئو از پایا گسترش

شرکت پایا گسترش خورشید تابان بزرگ‌ترین نماینده شرکت لئو در ایران بوده و محصولات این شرکت را به صورت اورجینال و با قیمت دسته اول به دست مشتریان می‌رساند. برای دریافت مشاوره رایگان خرید و استعلام قیمت پمپ بشقابی لئو سری ACm با مشاوران شرکت پایا گسترش تماس بگیرید.

انواع پمپ بشقابی در برندهای لئو، لوما، اسکواردی، ایکار، بیت، زلو، کارو، ناتالی، ونیکو، ابارا، پنتاکس، داب، دلتا، دیانا، شیمجه، ورتکس، دیزل ساز، سمنان انرژی (نوید موتور) و سیستما به صورت تک یا عمده توسط شرکت پایا گسترش به فروش می‌رسد. برای ثبت سفارش و خرید محصول مورد نظر می‌توانید به شکل حضوری یا غیر حضوری اقدام کرده و کالای مدنظر را در سریع‌ترین زمان تحویل بگیرید.
