سیستمهای اطفای حریق آبی در ساختمانها و واحدهای صنعتی بدون وجود یک فشارسازِ مطمئن و همواره آماده به کار، عملاً کارایی خود را از دست میدهند. طراحی و ساخت بوستر پمپ آتش نشانی طبق ضوابط رسمی سازمان آتشنشانی و خدمات ایمنی، مهمترین گام برای تضمین ایمنی جانی و مالی و همچنین اخذ پایانکار ساختمانی است. یک بوستر پمپ اطفای حریق باید قادر باشد در لحظه وقوع حادثه، دبی و فشار مورد نیاز شبکه اسپرینکلر و جعبههای فایرهاس را بدون نوسان تأمین کند. در این میان، شرکت پایا گسترش به عنوان یکی از بزرگترین و معتبرترین مراجع تولیدکننده انواع بوستر پمپ آتش نشانی و آبرسانی و همچنین واردکننده بوستر پمپ از برندهای معتبر جهانی، نقش بسزایی در ارتقای سطح ایمنی پروژههای عمرانی کشور ایفا میکند. رعایت استانداردها در ساخت این تجهیزات باعث میشود سامانه اطفای حریق در حساسترین لحظات عملکردی بینقص داشته باشد.
در این مقاله تخصصی به بررسی صفر تا صد الزامات قانونی، فنی و استانداردهای ساخت بوستر پمپ آتش نشانی طبق ضوابط خواهیم پرداخت. با ما همراه باشید.
آتشسوزی از جدیترین تهدیدات پروژههای عمرانی است. اگر بوستر پمپ آتش نشانی نتواند فشار شبکه را در لحظه حریق حفظ کند، سامانه اسپرینکلر عملاً ناکارآمد خواهد بود. سازمان آتشنشانی تهران و سایر کلانشهرها برای جلوگیری از خسارات ناگوار، مقررات سختگیرانهای تدوین کردهاند. انتخاب و ساخت بوستر پمپ آتش نشانی طبق ضوابط تضمین میکند که افت فشار شبکه اطفای حریق در سریعترین زمان ممکن جبران شده و تأییدیه فنی تأمین شود.
تأییدیه پایانکار پروژههای شهری منوط به تطابق کامل تجهیزات پمپخانه با مقررات ملی ساختمان (مبحث سوم) و دستورالعملهای جاری سازمان آتشنشانی است. کوچکترین عدم تطابق در انتخاب توان الکتروموتور، نوع شیرآلات یا تابلو برق میتواند منجر به عدم تایید پرونده ساختمانی و لزوم صرف هزینههای مجدد جهت اصلاح سیستم شود.
بر اساس دستورالعمل رسمی سازمان آتش نشانی، تمامی تصرفهای ساختمانی بر اساس ارتفاع، مساحت ناخالص زیربنا و نوع کاربری به سه گروه اصلی S1، S2 و S3 تقسیمبندی میشوند. طراحی بوستر پمپ آتش نشانی طبق ضوابط مستقیماً به این دستهبندی بستگی دارد و تجهیزات بر اساس آن انتخاب میگردند.
در این دستهبندی، ساختمانهای کمارتفاع و کوچک در گروه S1، ساختمانهای با ارتفاع و مساحت متوسط در گروه S2 و پروژههای بلندمرتبه، تجاریهای بزرگ و تصرفهای پرخطر در گروه S3 قرار میگیرند. هر چقدر گروه ساختمانی بالاتر باشد، الزامات مربوط به پمپها، تابلوی کنترل و تجهیزات جانبی سختگیرانهتر خواهد شد.
گروه S1 شامل تصرفهای کمارتفاع، مسکونیهای با تعداد طبقات محدود و پروژههایی با مساحت ناخالص زیربنای کوچک است. در این کلاس، بوستر پمپ باید حداقل شامل یک الکتروپمپ اصلی، یک الکتروپمپ رزرو با ظرفیت صددرصدی و یک پمپ جوکی باشد. تجهیزات مکانیکی و تابلو فرمان در این گروه نیازی به گواهیهای بینالمللی سختگیرانه ندارند و احراز تاییدیههای بوستر پمپ آتش نشانی طبق ضوابط سازمان آتشنشانی و استانداردهای ملی برای قطعات کفایت میکند.
گروه S2 به ساختمانهای با ارتفاع و متراژ متوسط، مسکونیهای تا ۵ طبقه و برخی ساختمانهای اداری یا تجاری محدود اختصاص دارد. در ساخت بوستر پمپ این گروه، استفاده از پمپهای سانتریفیوژ استاندارد با پروانههای مقاوم ضدخوردگی (برنز/استیل) و تابلو برق تماماتوماتیک مجهز به PLC الزامی است. پمپ رزرو در این کلاس میتواند به انتخاب کارفرما از نوع الکتریکی متصل به دیزل ژنراتور یا پمپ مستقل دیزلی باشد.
گروه S3 مختص ساختمانهای بلندمرتبه، برجها، مراکز تجاری بزرگ، پروژههای صنعتی پرخطر و بناهایی با عمق طبقات منفی بیش از ۱۲ متر است. در این کلاس ساختمانی، کلیه پمپها، تابلوی کنترل فرمان و تجهیزات اعلام و اطفای حریق باید الزامات فهرستشده (Listed) و استانداردهای بینالمللی نظیر UL/FM را دارا باشند. پایداری منبع تغذیه، حضور پمپهای رزرو متعدد یا دیزل پمپهای اختصاصی در این سطح الزامی و بدون اغماض است.
در این جدول خلاصه ای از نکات این سه گروه آورده شده است:
| گروه ساختمانی | حداکثر ارتفاع / زیربنا | الزامات پمپ اصلی و رزرو | پمپ جوکی (Jockey) | الزامات فهرستشدن (Listing) |
| گروه S1 | کمارتفاع / زیربنای محدود | ۱ پمپ اصلی + ۱ پمپ رزرو (الکتریکی) | الزامی | الزامات استاندارد ملی و تایید سازمان |
| گروه S2 | متوسط (تا ۵ طبقه مسکونی) | ۱ پمپ اصلی + ۱ پمپ رزرو (الکتریکی/دیزلی) | الزامی | استاندارد ملی و تاییدیه قطعات |
| گروه S3 | بلندمرتبه / عمق زیاد (≥۱۲m) / پرخطر | ۲ پمپ اصلی یا رزرو دیزلی مجزا | الزامی | الزامی بودن پمپ و تابلو فهرستشده (UL/FM) |

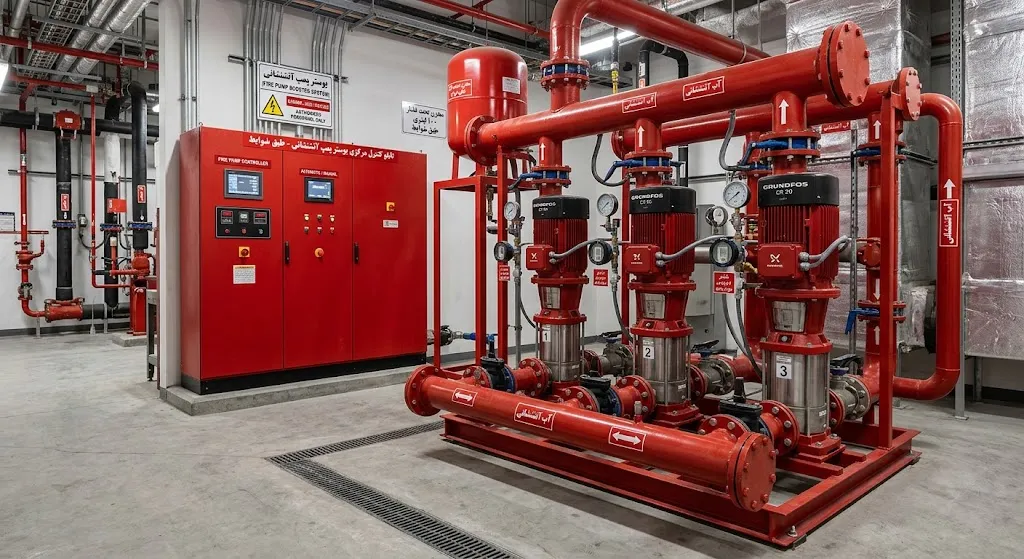

یک بوستر پمپ اطفای حریق استاندارد مجموعهای یکپارچه از تجهیزات مکانیکی و الکتریکی است که روی یک شاسی مشترک شاسیکشی و کوپل شدهاند. برای اینکه پمپ کارکرد مداوم و بدون اختلال داشته باشد، تمام قطعات آن باید با دقت مهندسی بالا انتخاب شوند.
اصلیترین قطعات یک پمپخانه استاندارد عبارتند از:
– الکتروپمپ اصلی (Main Pump): تأمینکننده اصلی دبی و فشار شبکه در هنگام حریق.
– الکتروپمپ رزرو (Standby Pump): پمپ جایگزین با ظرفیت ۱۰۰٪ پمپ اصلی جهت صد در صد پشتیبانی.
– پمپ جوکی (Jockey Pump): پمپ کمظرفیت برای جبران افت فشارهای جزئی و نشتیهای ریز شبکه.
– تابلو برق و کنترل PLC: فرماندهنده هوشمند مدارها بر اساس دیتاهای پرشر سوئیچها.
– کلکتورهای مکش و دهش: لولهکشیهای فولادی مانیسمان با قطر متناسب.
– تجهیزات اندازهگیری و کنترلی: مانومترهای روغنی، پرشر سوئیچها، شیرهای یکطرفه و صافیها.
پمپهای اصلی در سیستم اطفای حریق باید از نوع سانتریفیوژ کوپل مستقیم یا کوپلینگ دار ( زمینی، خطی یا اسپلیت کیس) انتخاب شوند. در ساخت بوستر پمپ آتش نشانی طبق ضوابط، جنس پروانه پمپهای اطفای حریق ترجیحاً باید از برنج، برنز یا استیل ضدزنگ باشد تا در برابر خوردگی و رسوبگرفتگی طولانیمدت مقاوم بماند.
ظرفیت پمپ رزرو باید کاملاً برابری با پمپ اصلی داشته باشد. در صورت قطع برق سراسری ساختمان، اگر پمپ رزرو از نوع الکتریکی باشد، باید به دیزل ژنراتور اضطراری وصل گردد و در غیر این صورت از دیزل پمپ آتشنشانی مستقیم استفاده شود تا وقفهای در عملکرد اطفای حریق رخ ندهد.
پمپ جوکی یا پمپ نگهدارنده فشار، پمپی سانتریفیوژ با دبی کم و هد بالا است. وظیفه اصلی پمپ جوکی این است که افت فشارهای ناشی از افت دمای آب، نشتیهای جزیی اتصالات و افت فشار دیفرانسیلی را بدون روشن شدن پمپهای اصلی جبران کند.
بر اساس دستورالعملهای فنی برای بوستر پمپ آتش نشانی طبق ضوابط، دبی پمپ جوکی نباید از دبی یک اسپرینکلر استاندارد بیشتر باشد (معمولاً حدود ۱ الی ۵ درصد دبی کل سیستم). روشن شدن بیمورد پمپهای اصلی باعث مستهلک شدن تجهیزات و وارد آمدن ضربه قوچ به شبکه لولهکشی میشود؛ بنابراین نصب جوکی پمپ الزام قانونی دارد.
تنظیم پلکانی فشار در پرشر سوئیچهای بوستر پمپ اطفای حریق از اهمیت بالایی برخوردار است. هنگام افت فشار سیستم، ابتدا پمپ جوکی وارد مدار میشود. اگر افت فشار ادامه یابد، نشاندهنده باز شدن اسپرینکلر یا جعبه آتشنشانی بوده و پمپ اصلی اول روشن میگردد.
اصول تنظیم پرشرسوئیچها در بوستر پمپ آتش نشانی طبق ضوابط به شرح زیر است:
تابلو برق قلب متفکر سیستم بوستر پمپ است. در ساخت بوستر پمپ آتش نشانی طبق ضوابط، تابلو برق باید دارای درجه حفاظت حداقل IP54 یا IP55 باشد تا در برابر نفوذ آب و گرد و غبار ایمن بماند. مدار فرمان باید به گونهای طراحی شود که پمپ اصلی پس از روشن شدن به صورت دستی خاموش شود.
تجهیز تابلو برق به نمایشگرهای ولتاژ، جریان، فاز کنترل، آلارم دیداری و شنیداری، و سوئیچ تعویض حالت اتوماتیک/دستی الزام قانونی دارد. همچنین تابلو فرمان باید قابلیت متصل شدن به سامانه اعلام حریق مرکزی ساختمان (از طریق کنتاکتهای بیولتاژ و پروتکل Modbus یا اعلام خطای فاز) را داشته باشد.
لولهکشی کلکتورهای مکش و دهش باید بر اساس استاندارد سایزینگ شده و ترجیحاً از لولههای فولادی بدون درز (مانیسمان) با ضخامت رده ۴۰ یا بالاتر استفاده شود. سرعت جریان آب در کلکتور مکش نباید از ۱.۵ متر بر ثانیه و در کلکتور دهش از ۳ متر بر ثانیه تجاوز کند.
نکات الزامی در نصب اتصالات عبارتند از:
– لرزهگیرهای آکاردئونی/لاستیکی: نصب لرزهگیر در خط مکش و دهش پمپهای اصلی الزامی است (برای پمپ جوکی الزامی نیست).
– شیرهای یکطرفه (Check Valve): نصب شیر یکطرفه باکیفیت در خط دهش هر پمپ جهت جلوگیری از بازگشت سیال و ضربه قوچ.
– شیرهای قطع و وصل: استفاده از شیرهای کشویی یا پروانهای قفلشو در ورودی و خروجی پمپها جهت امکان سرویس و نگهداری.
– مانومتر: نصب مانومترهای روغنی با صفحه حداقل ۶ سانتیمتری در دهش پمپها.
استاندارد NFPA 20 (Standard for the Installation of Stationary Pumps for Fire Protection) مرجع اصلی بینالمللی برای طراحی بوستر پمپ آتش نشانی طبق ضوابط است. ضوابط سازمان آتشنشانی ایران به طور کامل همراستا با این استاندارد جهانی تدوین شده است.
در پروژههای حساس و ساختمانهای گروه S3، تجهیزاتی استفاده میشوند که موفق به دریافت گواهینامههای بینالمللی UL (Underwriters Laboratories) و FM (Factory Mutual) شدهاند. پایا گسترش به عنوان واردکننده بوستر پمپ از برندهای معتبر جهانی و همچنین سازنده بوستر پمپهای باکیفیت، تجهیزات مورد نیاز را بر اساس سختگیرانهترین الزامات استاندارد NFPA 20 تأمین مینماید.

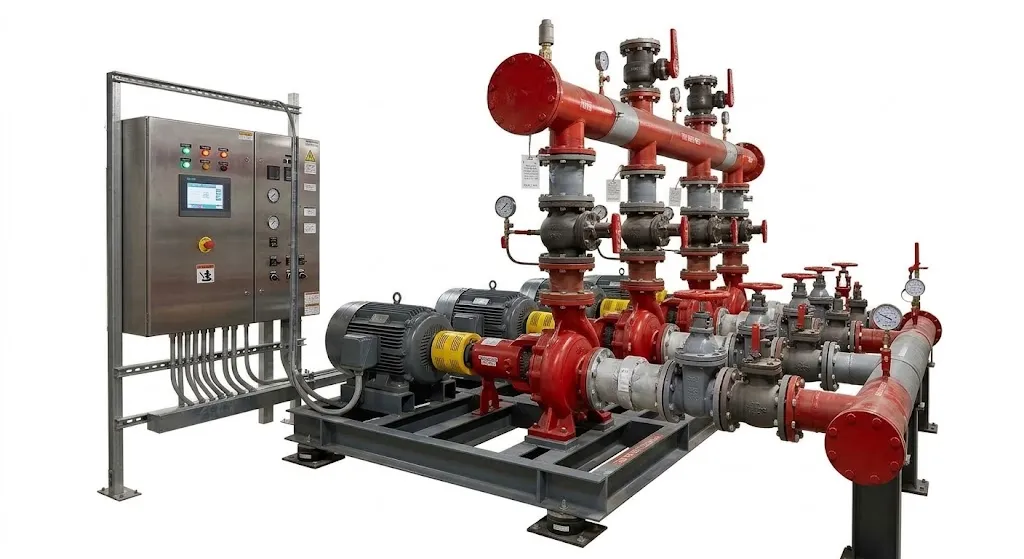

انتخاب یک سازنده معتبر که شناخت کاملی از دستورالعملهای شهری و استانداردهای تأسیساتی داشته باشد، پروسه اخذ تأییدیه آتشنشانی را سرعت میبخشد. شرکت پایا گسترش به عنوان یکی از پیشگامان صنعت تأسیسات، به عنوان تولیدکننده و واردکننده بوستر پمپ از برندهای معتبر جهانی همچون LEO، Grundfos، Pedrollo، Shimge و .. شناخته میشود.
مزایای ساخت بوستر پمپ آتش نشانی طبق ضوابط توسط پایا گسترش شامل موارد زیر است:
پیش از درخواستی بازرسی ناظر سازمان آتشنشانی، چکلیست زیر باید توسط مهندس تأسیسات پروژه بررسی و تأیید گردد تا از تایید صددرصدی سامانه مطمئن شوید:
* بررسی جهت گردش پروانهها و عدم وجود صدای غیرعادی یا لرزش در پمپها.
* تست عملکرد اتوماتیک پمپ اصلی اول با باز کردن شیر تست مانومتر.
* تست عملکرد پمپ رزرو در صورت خارج شدن پمپ اصلی از مدار یا قطع برق.
* بررسی فشار تنظیم شده پرشر سوئیچها و تطابق آن با محاسبات هیدرولیکی.
* عدم خاموش شدن اتوماتیک پمپ اصلی (الزام خاموش شدن دستی طبق ضوابط).
* بررسی وجود لرزهگیرهای استاندارد در ورودی و خروجی الکتروپمپها.
* اتصال صحیح سیگنالهای خطای تابلو برق به تابلوی اعلام حریق مرکزی.
* وجود منبع ذخیره آب اطفای حریق با حجم محاسبهشده در ورودی بوستر پمپ.
برای سفارش بوستر پمپ آتش نشانی طبق ضوابط، محاسبات دقیق دبی (GPM یا مترمکعب بر ساعت) و هد (متر یا PSI) ضروری است. دبی بوستر پمپ بر اساس تعداد جعبههای فایرهاس فعال همزمان (معمولاً ۵۰ تا ۱۰۰ GPM برای هر جعبه) و نرخ جریان اسپرینکلرهای دورترین زون محاسبه میشود.
هد پمپ نیز از مجموع فاکتورهای زیر به دست میآید:

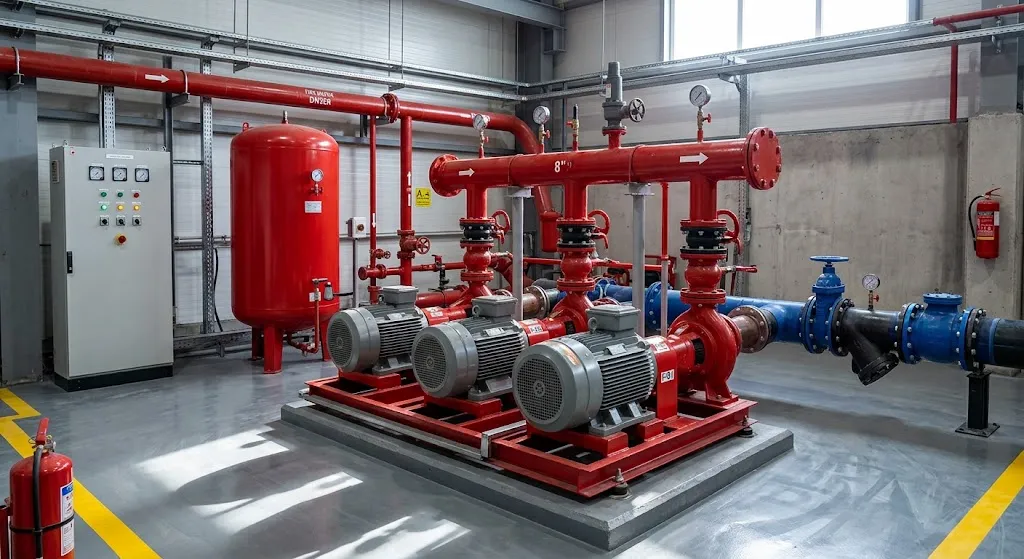

محل نصب بوستر پمپ آتش نشانی نقش مستقیمی در طول عمر تجهیزات و سهولت در سرویس و نگهداری دارد. بر اساس دستورالعملهای ایمنی، اتاق پمپخانه اطفای حریق باید دارای الزامات معماری و ساختمانی ویژهای باشد.
مهمترین ضوابط فیزیکی اتاق پمپخانه عبارتند از:
– مقاومت در برابر حریق: دیوارهای اتاق پمپخانه باید حداقل ۲ ساعت در برابر حریق مقاوم باشند.
– فضای دسترسی: حداقل ۱ متر فاصله خالی در اطراف شاسی بوستر پمپ جهت سرویس و نگهداری.
– زهکشی و دفع آب: وجود کفشور و پمپ لجنکش جهت تخلیه آب حاصل از تستهای دورهای و شیرهای اطمینان.
– تهویه و روشنایی: تهویه مناسب جهت جلوگیری از گرم شدن موتورها و روشنایی اضطراری متصل به برق شبکه اطفای حریق.
– دمای محیط: نگهداری دمای اتاق پمپخانه بالای ۴ درجه سانتیگراد جهت جلوگیری از یخزدگی سیال داخل لولهها.
تست عملکردی بوستر پمپ آتش نشانی طبق ضوابط در دو مرحله انجام میشود: تست کارخانهای (FAT) و تست در محل پروژه (SAT). ناظر سازمان آتشنشانی در مرحله پایانی پروژه جهت تست میدانی حضور پیدا میکند.
مراحل تست میدانی شامل موارد زیر است:
عدم آگاهی از جزئیات آییننامهها میتواند منجر به خریدهای نادرست و رد شدن سیستم در بازرسی آتشنشانی شود. برخی از شایعترین اشتباهات عبارتند از:
– استفاده از پمپهای آبرسانی شهری به جای پمپ آتشنشانی: پمپهای آبرسانی منحنی عملکردی متفاوتی دارند و توانایی کارکرد در شرایط اورژانسی حریق را ندارند.
– عدم نصب پمپ رزرو مجزا: برخی سازندگان غیرحرفهای از نصب پمپ پشتیبان خودداری میکنند که مغایر صریح دستورالعملها است.
– انتخاب اشتباه توان تابلو برق: عدم محاسبه آمپر راهاندازی (جریان استارت اولیه) الکتروموتورها که باعث قطع کلیدهای حرارتی در لحظه حساس میشود.
– خاموش شدن اتوماتیک پمپ اصلی: خاموش شدن پمپ اصلی نباید با بسته شدن شیر خروجی انجام شود، بلکه باید حتماً توسط اپراتور و به صورت دستی از روی تابلو خاموش گردد.
حتی بهترین بوستر پمپها نیز در صورت عدم نگهداری دورهای ممکن است در روز حادثه دچار اختلال شوند. مقررات ملی ساختمان اجرای بازدیدهای هفتگی، ماهانه و سالانه را برای پمپخانهها الزامی کرده است.
برنامه سرویس و نگهداری استاندارد شامل موارد زیر است:
طراحی، ساخت و نصب بوستر پمپ آتش نشانی طبق ضوابط نه تنها یک الزام قانونی برای دریافت تاییدیه ایمنی و پایانکار ساختمانی است، بلکه ضامن حفظ سلامت ساکنان و سرمایههای یک پروژه عمرانی در برابر خطرات حریق محسوب میشود. رعایت الگوهای استاندارد NFPA 20، انتخاب صحیح پمپهای اصلی، رزرو و جوکی، و بهرهگیری از تابلو برقهای ایمن و هوشمند، ماندگاری و آمادگی صددرصدی سامانه اطفای حریق را تضمین مینماید.
در این مسیر، شرکت پایا گسترش به عنوان یکی از برترین پروژههای ساخت و مونتاژ تاسیسات، به عنوان تولیدکننده واردکننده بوستر پمپ از برندهای معتبر جهانی، آمادگی دارد تا تمامی نیازهای فنی پروژههای S1، S2 و S3 را بر اساس دقیقترین استانداردها و ضوابط جاری سازمان آتشنشانی تأمین کرده و مشاوره تخصصی ارائه دهد. برای کسب اطلاعات بیشتر با کارشناسان پایا گسترش تماس بگیرید.
