الکتروموتور زیمنس

شرکت زیمنس در زمینه تولید موتورهای الکتریکی، در دو بخش الکتروموتورهای سنکرون و آسنکرون، تقریبا تمامی نیازهای صنعت را پوشش می‌دهد. از جمله تولیدات این شرکت می‌توان به موتورهای الکتریکی استاندارد، سرو موتورها برای کنترل موقعیت، موتورهای الکتریکی ولتاژ بالا و موتورهای DC اشاره کرد. همه این موارد نتیجه 150 سال تجربه ساخت حوزه الکتروموتور در این شرکت است. از جمله محصولات تولید شده در این شرکت که توسط شرکت پایا گسترش خورشید تابان به فروش می‌رسد را در ادامه عنوان می‌کنیم. در ادامه اطلاعات مربوط به هر یک از این مدل‌ها را در اختیار شما قرار می‌دهیم.

معرفی انواع الکتروموتور زیمنس

دینام‌های الکتریکی بیشتر از هفتاد درصد انرژی بخش صنعت را مصرف می‌کنند. به همین خاطر بهره وری و میزان مصرف انرژی در آن‌ها از اهمیت زیادی برخوردار است. در ادامه اطلاعات بیشتری در مورد انواع الکتروموتور تولید شده در برند زیمنس که راندمان بالا با مصرف انرژی کم ارائه می‌دهند را در اختیار شما قرار می‌دهیم.

الکتروموتور زیمنس – پایا گسترش

موتور زیمنس ولتاژ پایین

موتورهای الکتریکی زیمنس با ولتاژ کاری پایین یا Low Voltage مدل‌های مختلفی دارند. البته برخی از انواع مدل‌های سری محصولات ولتاژ پایین زیمنس سفارشی بوده و در دسته بندی کالاهای خاص قرار می‌گیرند. به همین خاطر در صورت نیاز، درباره شرایط خرید محصول مورد نظر را با مشاوران شرکت پایا گسترش تماس بگیرید.

1. موتور الکتریکی زیمنس مدل IEC
2. موتور الکتریکی زیمنس با کاربری خاص
3. موتور الکتریکی زیمنس گشتاور بالا مدل SIMOTICS HT
4. موتور الکتریکی زیمنس مدل NEMA
5. موتور الکتریکی زیمنس ضد انفجار مدل SIMOTICS XP

در ادامه توضیحات مربوط به هر یک از این مدل‌ها عنوان می‌شود.

دینام الکتریکی مدل IEC زیمنس

• موتور زیمنس سری SIMOTICS GP: کاربری های عمومی
• موتور زیمنس سری SIMOTICS SD: کاربری های مصارف سنگین
• موتور زیمنس سری SIMOTICS DP: کاربری های خاص و محدود
• موتور زیمنس سری SIMOTICS FD: کاربری های چند منظوره

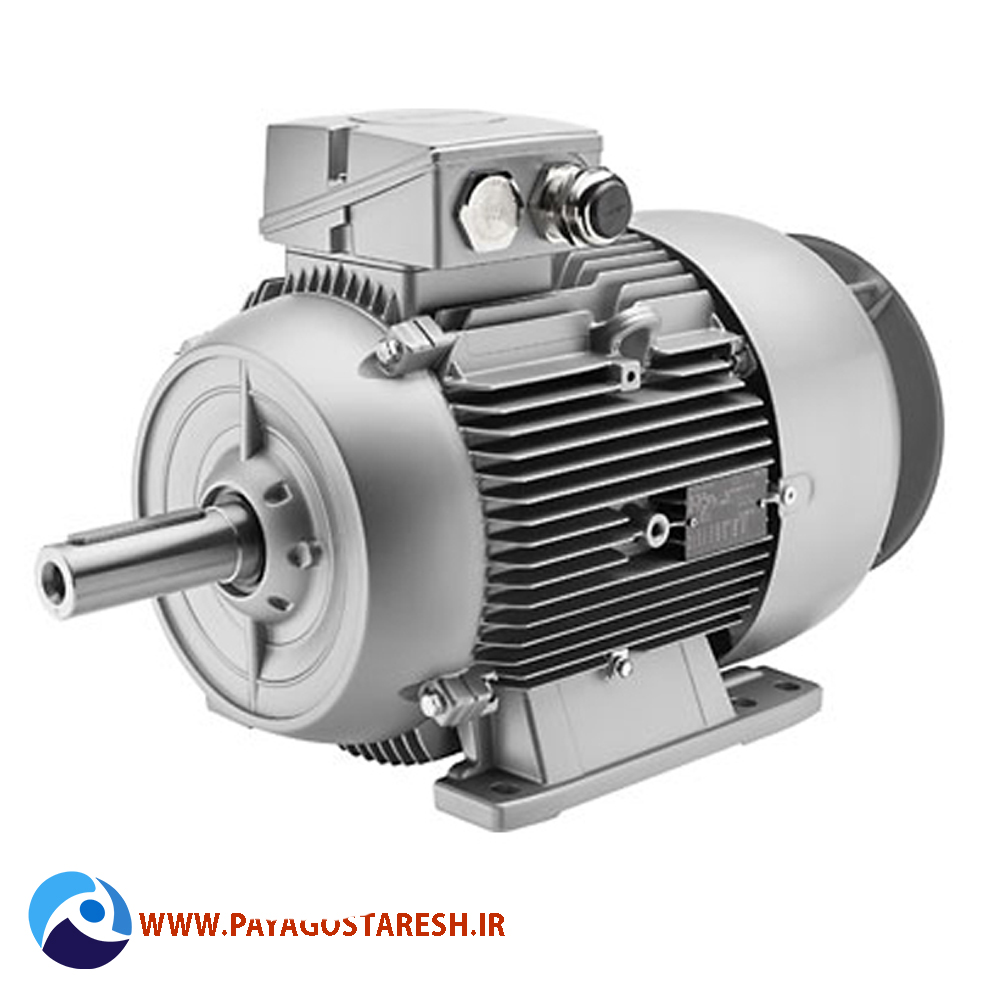

الکتروموتور زیمنس ولتاژ پایین – پایا گسترش

معرفی سری SIMOTICS GP زیمنس

این سری از محصولات تولید شده در برند زیمنس برای کاربردهای عمومی طراحی شده و در بیشتر زمینه‌های صنعتی قابل استفاده است. نام گذاری سری GP که مخفف کلمه General Purpose یا کاربردهای عمومی است به همین نکته اشاره دارد. محصولات سری GP مدل IEC زیمنس برای ترکیب با انواع پمپ، کمپرسور، سیستم حمل و نقل مثل کاموایرها و سیستم بالابر مثل آسانسور عملکرد مناسبی از خود نشان می‌دهند.

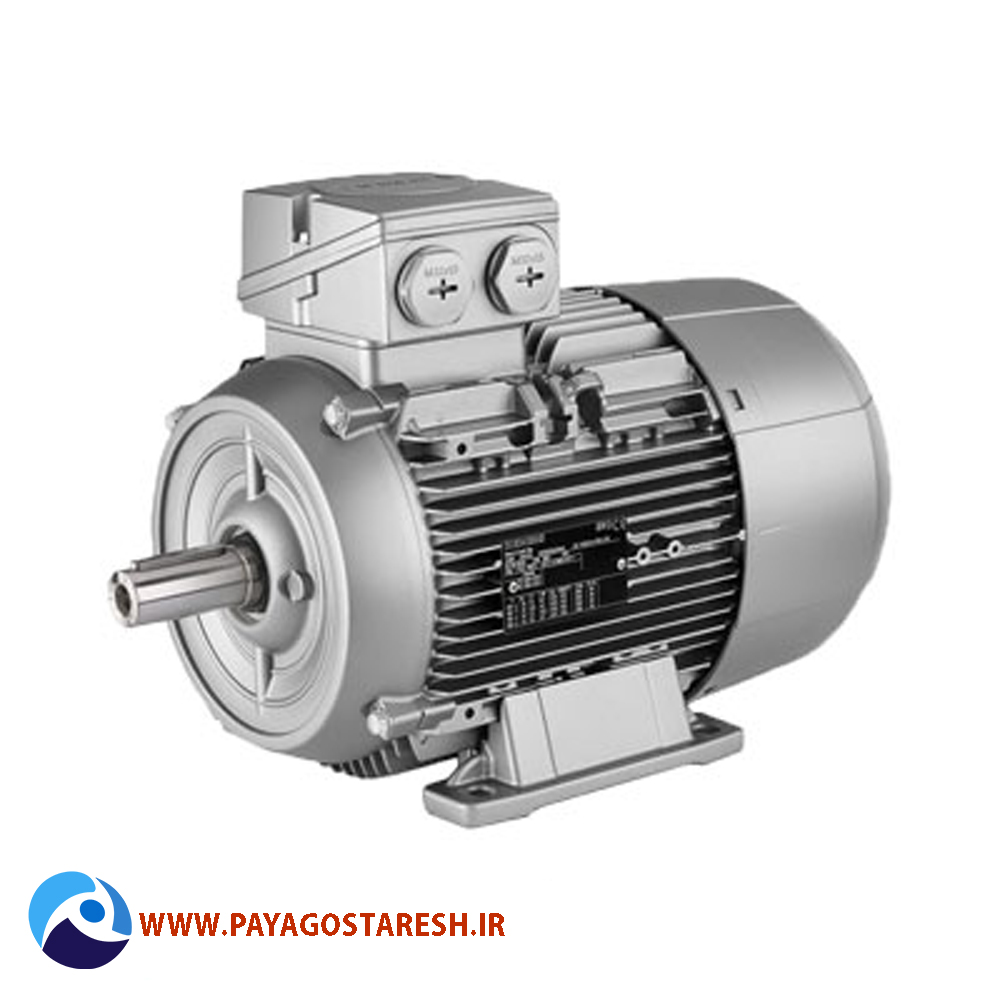

نمایی کلی از سری SIMOTICS GP موتور زیمنس:

سری SIMOTICS GP موتور زیمنس – پایا گسترش

جدول مشخصات فنی SIMOTICS GP دینام زیمنس با کاربری خطی:

جدول مشخصات فنی SIMOTICS GP دینام زیمنس با فرکانس متغیر:

معرفی سری SIMOTICS SD محصولات زیمنس

محصولات سری SD با پوسته‌ای چدنی ساخته شده‌اند و از کیفیت بالایی برخوردار هستند. همچنین به خاطر متریالی که دارند، برای به کارگیری در محیط‌های سخت و مصارف سنگین عملکرد مناسبی دارد. کار کردن در محیط‌هایی با دمای از -20 تا 40 درجه سانتی‌گراد و برخوردای از درجه حفاظت IP55 از دیگر ویژگی‌های موتور تولید شده شرکت زیمنس سری SD زیمنس است.

محصولات زیمنس سری SD در توان‌های 0.09 تا 1000 کیلووات طراحی و تولید می‌شود. بنابراین قادر است در زمینه‌های گسترده‌ای از جمله صنایع سیمان، صنایع پتروشیمی، صنایع نفت و گاز، صنایع فولاد و فلز، صنایع معدن و غیره استفاده شود. این دسته از موتورهای الکتریکی با اندازه فریم 71 تا 450 میلی‌متر طراحی و ساخته می‌شوند.

دینام الکتریکی زیمنس در سری SD به خاطر طراحی مدولار و مناسب می‌تواند خیلی خوب خنک شود. همچنین این محصولات در شرایط مختلف گرد و غبار، ارتعاشات یا حتی در جوهای تهاجمی مثل صنایع پتروشیمی قابلیت مصرف دارند. این سری از محصولات زیمنس به صورت دو پل، چهار پل، شش پل و هشت پل تولید شده و در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند.

نمایی کلی از موتورهای الکتریکی  سری SIMOTICS SD زیمنس:

سری SIMOTICS SD موتور زیمنس – پایا گسترش

جدول مشخصات فنی سری SIMOTICS SD دینام زیمنس:

موتور زیمنس ولتاژ بالا

دینام الکتریکی ولتاژ بالای تولید شده در برند زیمنس در انواع مختلف تولید و به بازار عرضه می‌شود. لازم به ذکر است که برخی از انواع این مدل‌ها سفارشی هستند و در صورت تمایل به خرید آن‌ها، با مشاوران شرکت پایا گسترش تماس بگیرید تا شما را راهنمایی کنند. از جمله مدل‌های دینام ولتاژ بالای شرکت زیمنس می‌توان به این موارد اشاره کرد:

• دینام الکتریکی سه فاز آسنکرون قفس سنجابی زیمنس
• دینام الکتریکی سه فاز اسلیپ رینگ زیمنس
• دینام الکتریکی سه فاز سنکرون زیمنس
• دینام الکتریکی سه فاز مافوق NEMA زیمنس

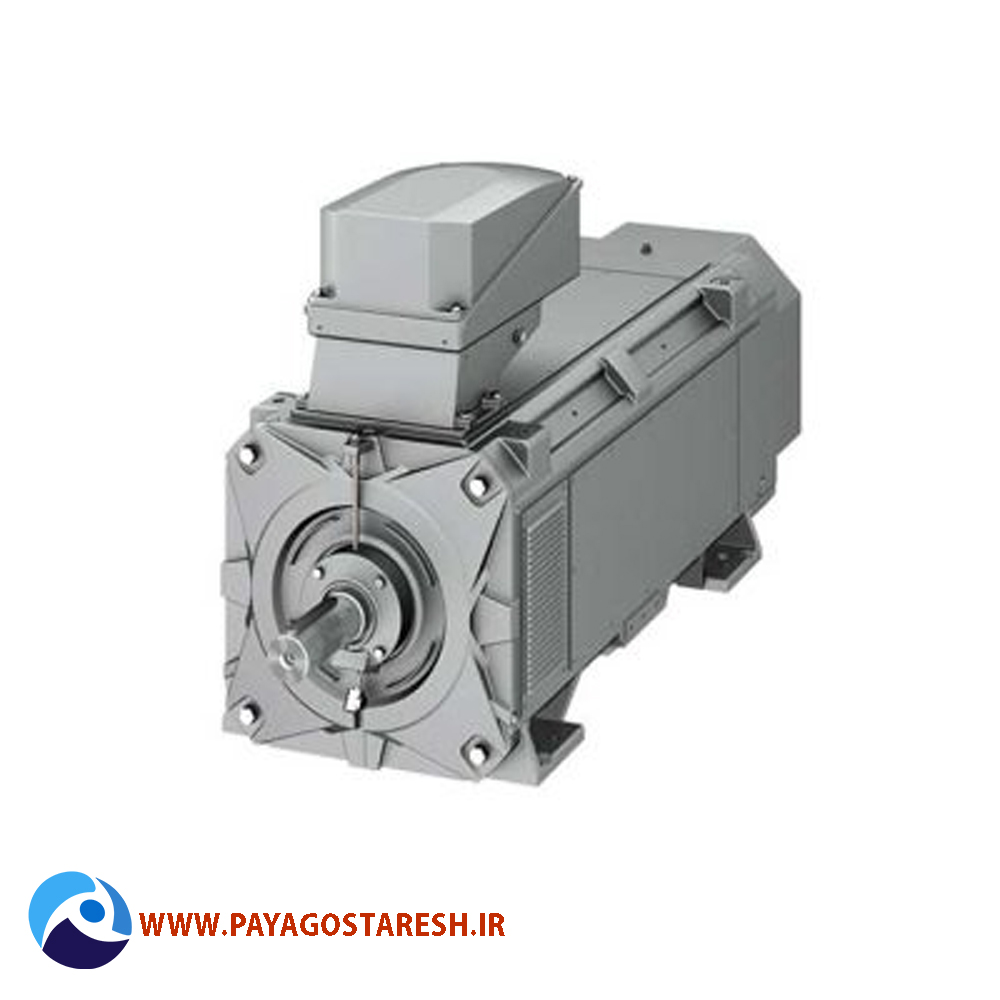

نمایی کلی از الکتروموتور  ولتاژ بالا زیمنس:

الکتروموتور زیمنس ولتاژ بالا – پایا گسترش

مشخصات فنی عمومی الکتروموتورهای زیمنس

در ادامه مشخصات فنی عمومی محصولات الکتروموتورهای زیمنس را عنوان می‌کنیم.

محافظت الکتروموتور

حفاظت موتور توسط حروف در کد گذاری الکتروموتور زیمنس مشخص شده است. تفاوت بین دستگاه حفاظتی به کار رفته در دستگاه الکتروموتور، به نوع جریان و دمای قابل تحمل موتور بستگی دارد. در مدل استاندارد، الکتروموتور بدون محافظ ضد انفجار طراحی و تولید شده است. همچنین موتورها می‌توانند 1.5 برابر جریان نامی خود را در ولتاژ و فرکانس نامی برای مدت زمان 2 دقیقه حمل کنند.

ترمیستور PTC یکی از انواع حفاظت الکتروموتور است که در برابر دمای بالاتر از محدوده تعیین شده از موتور محافظت می‌کند. از این ترمیستور نمی‌توان برای ولتاژها یا جریان‌های بالا استفاده کرد؛ چرا که ماهیت آن از نوع نیمه عادی است. استفاده از این ترمیستور برای مواردی مثل استارت دینام زیر فشار سنگین، تغییرات شدید بار در دینام، بالا بودن دمای محیط و یا نوسان منبع تغذیه دینام پیشنهاد می‌شود.

چنانچه دمای سیم پیچ از محدوده مجاز بیشتر شود، تغییر ناگهانی در مقاومت PTC به وجود آمده و این موضوع توسط تجهیزات حفاظتی متصل به PTC تشخیص داده شده و دینام را از مدار تغذیه جدا می‌کند.

سیم پیچ‌ها و عایق بندی آن

در الکتروموتور زیمنس از روش عایق کاری DURIGNIT IR 2000 استفاده شده است. این روش شامل سیم‌های عایق کاری شده بوده و به رزین مقاوم در برابر حرارت آغشته است. همچنین در این روش سطح بالایی از قدرت مکانیکی و الکتریکی وجود دارد و باعث عمر طولانی و کارکرد مناسب دینام می‌شود.

این سیستم تا اندازه زیادی از انواع موتور تولید شده در شرکت زیمنس در برابر گازهای اشتعال پذیر محافظت می‌کند. جلوگیری از نفوذ روغن یا رطوبت هوا از دیگر ویژگی‌های عایق بندی این موتورهای الکتریکی بوده که برای عایق کاری در هوایی با رطوبت 30 گرم در هر متر مربع مناسب است.

انواع استاندارد ساخت و نصب الکتروموتورهای زیمنس

موتورهای الکتریکی این برند که دارای توان و دور خروجی استاندارد هستند، در انواع اصلی  IM B5 ،IM B3 یا  IM B14 طراحی و تولید می‌شوند. این موارد در موقعیت‌های IM B6 ، IM B7 ، IM B8 ، IM V5 ، IM V6 ، IM V1، IM V3 و IMV 18 ، IMV 19 (مطابق جدول استاندارد ساخت و نصب موتور الکتریکی) قابلیت نصب دارند.

اگر موقعیت نصب به صورت IM V1 مدنظر باشد، پیچ‌های مخصوص این نوع نصب در اختیار مشتری قرار می‌گیرد. زمان استفاده از موتورهای الکتریکی عمود نصب، لازم است که حتما از نفوذ مایع در امتداد محور شفت جلوگیری شود. همچنین در نصب عمودی، موتور با کاور محافظ لازم است.

همچنین جعبه ترمینال موتور الکتریکی را می‌توان در چهار حالت یا موقعیت مختلف نصب کرد. الکتروموتور پایه دار باید همیشه به صورت افقی نصب شود و پایه‌ها هم همیشه در موقعیت ساعت 6 قرار بگیرند. این موضوع به خصوص برای انواع ساخت به صورت  IM B8 و IM B6 ،IM B7 اهمیت داشته و برای نوع ساخت ترکیبی مثل  IM B35 اعمال می‌شود.

استاندارد نصب دینام زیمنس بدون فلنج:

استاندارد نصب الکتروموتور زیمنس بدون فلنج – پایا گسترش

استاندارد نصب دینام زیمنس به همراه فلنج استاندارد:

استاندارد نصب الکتروموتور زیمنس همراه با فلنج استاندارد – پایا گسترش

استاندارد نصب دینام زیمنس به همراه فلنج:

استاندارد نصب الکتروموتور زیمنس همراه فلنج – پایا گسترش

استاندارد نصب دینام زیمنس به همراه فلنج خاص:

استاندارد نصب الکتروموتور زیمنس همراه فلنج خاص – پایا گسترش

تکنولوژی ساخت الکتروموتور SIEMENS

محصولات تولید شده در شرکت زیمنس با تکنولوژی روز دنیا ساخته می‌شوند و استحکام بالایی دارند. این محصولات می‌توانند راندمان کاری بالا به همراه مصرف انرژی کم را به مصرف کننده ارائه دهند. در ادامه درباره ویژگی‌های منحصر به فرد طراحی و تولید این محصولات را عنوان می‌کنیم.

طراحی جعبه ترمینال

تعداد ترمینال‌های به کار رفته و اندازه جعبه ترمینال برای شرایط استاندارد طراحی شده است. در صورتی که زمینه مصرف شما یک شرایط خاص است، بر اساس درخواست مشتری یک جعبه ترمینال بزرگ‌تر می‌تواند انتخاب شود. در صورتی که سایز دینام از 71 تا 90 باشد، باید به این نکات توجه کنید:

1. زمانی که جعبه ترمینال در سمت چپ یا سمت راست دینام قرار گرفته است، مشتری نباید کابل را از زیر جعبه ترمینال (سمت پایه دینام) وارد کند. در این صورت ممکن است کابل اتصال دینام و پایه با یکدیگر برخورد کند.
2. اگر زاویه نصب کردن دینام طوری باشد که اجزای ماشین با جعبه ترمینال برخورد کنند، می‌توان جایگان قرار گرفتن جعبه ترمینال را تغییر داد.

طراحی مکانیکی و درجه حفاظت

بیشتر ژنراتورهای زیمنس با درجه حفاظتی IP55 تولید شده‌اند. این ژنراتورها می‌توانند در محیط‌های دارای گرد و غبار یا مرطوب نصب شوند. در حقیقت این ژنراتورها در آب و هوای گرمسیری با رطوبت کمتر از 60 درصد با دمای حداکثر 40 درجه سانتی‌گراد کارکرد مناسبی دارند. در ادامه به صورت مختصر درجه حفاظت را توضیح می‌دهیم:

1. دینام زیمنس با درجه حفاظت IP54: محافظت در برابر ذرات گرد و غبار بعلاوه حفاظت در برابر اسپری آب.
2. دینام زیمنس با درجه حفاظت IP55: جلوگیری از ورود ذرات گرد و غبار مضر و جت آب از جهات مختلف.
3. دینام زیمنس با درجه حفاظت IP56: جلوگیری از ورود ذرات گرد و غبار مضر و ورود جت آب از جهات مختلف. نکته مهم این است که غوطه ور بودن در آب حتی برای مدت زمان کوتاه در این دینام مجاز نیست.
4. دینام زیمنس با درجه حفاظت IP65: حفاظت کامل در برابر گرد و غبار و جت آب از جهات مختلف.

موارد مصرف الکتروموتور زیمنس

تمامی الکتروموتورهای زیمنس را می‌توانید در شرایط استاندارد با دمای محیطی -20 تا حداکثر 40 درجه سانتی‌گراد استفاده کنید. قرار گرفتن موتور در معرض تابش مستقیم نور خورشید می‌تواند موجب افزایش غیر قابل کنترل دمای آن شود. برای جلوگیری از این اتفاق باید برای محل قرار گرفتن دینام یک سایبان در نظر گرفته شود.

تنوع دینام‌های زیمنس باعث شده تا برای استفاده در کاربردهای گوناگون مناسب باشد. به همین خاطر از مدل‌ها و توان‌های مختلف آن می‌توانید برای کاربردهای خانگی و کاربردهای صنعتی استفاده کنید. دینام‌های  SIMOTICS SD 1LE1 با پوسته چدنی محکم ساخته شده و یک گزینه مناسب برای استفاده در شرایط محیطی سخت است. این الکتروموتورها در شرایط گرد و غبار و محیط‌های دارای ارتعاش و میکسرها، همچنین در نواحی دارای فرسایش و خوردگی مثل صنایع پتروشیمی قابل استفاده است.

ویژگی بارز ژنراتور زیمنس

در حال حاضر شرکت زیمنس در حال تولید نسل جدید الکتروموتورها با ولتاژ پایین است. دینام‌های IE2 و IE3 و IE4 در برابر انرژی و حفاظت از محیط زیست صرفه جویی قابل توجهی را به همراه دارند. الکتروموتورهای ILE1 از جمله کم حجم‌ترین و فشرده‌ترین دینام‌های موجود در جهان به شمار می‌رود. این دینام‌ها با طراحی نوین تولید می‌شوند و یک ترکیب با رسانایی بالا در روتور استفاده شده است. این ترکیب آسیب‌های وارد شده به دینام را به حداقل رسانه و هنگام استارت زدن، دستگاه عملکرد بهتری از خود نشان می‌دهد.

طراحی دینام‌های 1LE1 انعطاف پذیری خوبی دارند و هزینه نصب را کاهش می‌دهند. در این محصولات پایه‌ها پیچی بوده و خواص فیزیکی و مکانیکی نیز بهبود پیدا کرده است. انکودر، ترمز و فن جداگانه نیز خیلی راحت به این دینام متصل می‌شود.

نمودار کلاس بازدهی الکتروموتور زیمنس IE – پایا گسترش

الکتروموتور زیمنس آلمان یا الکتروموتور زیمنس چک؟

بسیاری از مشتریان این سوال را دارند که موتور زیمنس تولید شده در آلمان را بخریم یا چک؟ کدام یک از این دو گزینه انتخاب بهتری است؟ لازم است به استحضار برسانیم که کمپانی زیمنس تمامی محصولات خود را به نمایندگی خود در کشور چک ارسال کرده و تمامی محصولات موجود در ایران، نمونه‌های آکبند، تیپ جدید، بهینه سازی شده و تولید شده در کشور چک است.

خرید الکتروموتور زیمنس از پایا گسترش

شرکت پایا گسترش خورشید تابان بزرگ‌ترین نمایندگی شرکت زیمنس در ایران است. با خرید محصولات زیمنس از شرکت پایا گسترش، محصولی اورجینال را با قیمت به صرفه تهیه می‌کنید. برای دریافت مشاوره رایگان و استعلام قیمت الکتروموتور زیمنس با مشاوران شرکت پایا گسترش خورشید تابان تماس بگیرید.

فروش تک یا عمده انواع الکتروموتور جمکو (JEMCO)، استریم (STREAM)، ایتال موتور (ITAL MOTORS)، دیزل ساز (DIESEL SAZ) و WEG توسط شرکت پایا گسترش خورشید تابان انجام می‌شود. برای ثبت سفارش و خرید محصول مورد نظر می‌توانید به صورت حضوری یا غیرحضوری اقدام کنید.
