شرکت شاکرین گیربکس محصولات خود را در مدلها و دسته بندیهای مختلف تولید و به بازار عرضه میکند. این شرکت انواع گیربکس حلزونی، گیربکس هلیکال، گیربکس خورشیدی و گیربکسهای خاص را طراحی کرده و محصولات آن در زمینههای متنوع صنعتی قابل استفاده هستند. در واقع در دنیای صنایع، گیربکسها نقش پررنگی در انتقال انرژی و سرعت دارند. محصولات گیربکس شاکرین اصفهان با تکنولوژی روز دنیا طراحی و ساخته میشوند و عملکرد و مقاومت بسیار خوبی دارند. در ادامه این مطلب درباره هر یک از انواع الکترو گیربکس برند شاکرین اصفهان اطلاعات کاملی در اختیارتان قرار میدهیم.
الکتروگیربکس حلزونی برای کم کردن سرعت منبع ورودی و بیشتر کردن گشتاور خروجی استفاده میشود. مهمترین قطعات گیربکس شاکرین شامل یک شفت با رزوههای مارپیچ و یک چرخ دنده به شکل حلزون است. انتقال نیرو در گیربکس حلزونی شاکرین توسط دو عدد چرخ دنده صورت میگیرد. از جمله ویژگیهای گیربکس حلزونی میتوان به قرار گرفتن محور ورودی و خروجی با زاویه 90 درجه نسبت به یکدیگر اشاره کرد. الکتروگیربکس حلزونی شاکرین در سریهای زیر توسط شرکت پایا گسترش خورشید تابان به فروش میرسند:

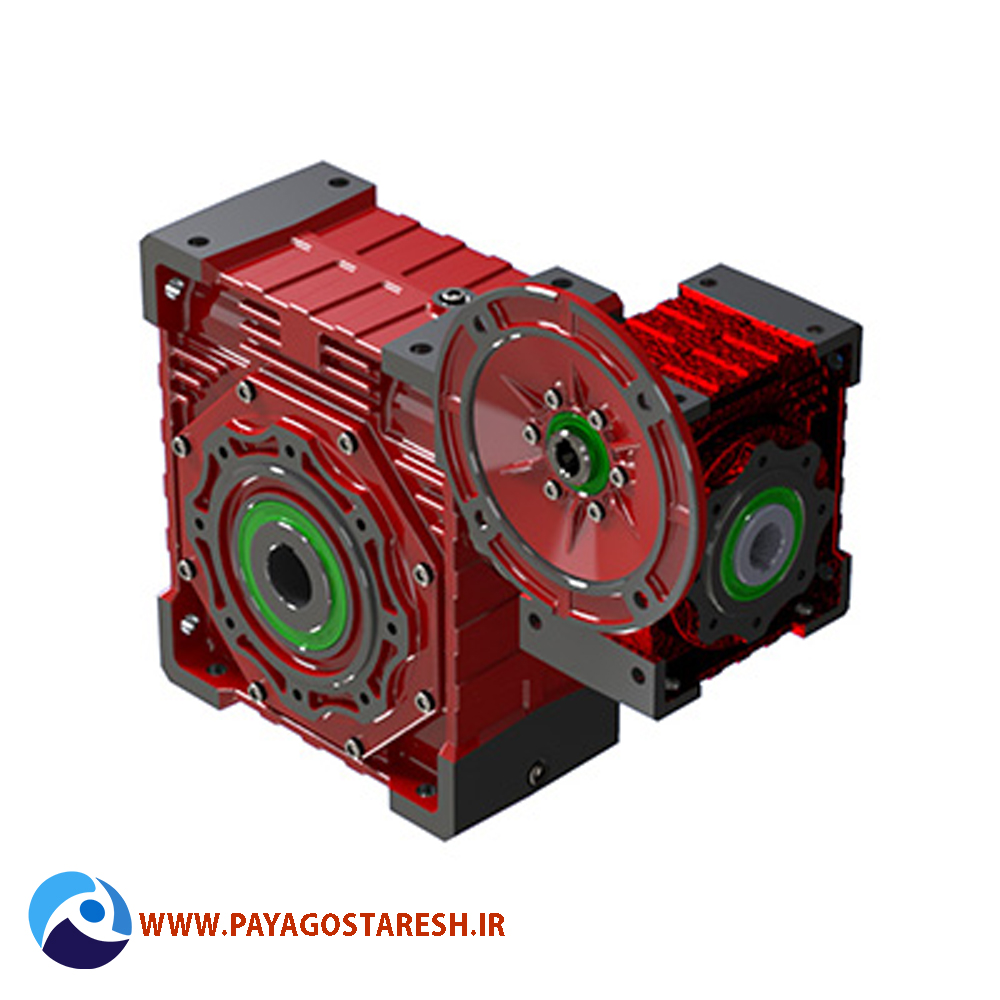

نمایی کلی از گیربکس حلزونی شاکرین
گیربکس حلزونی شاکرین – پایا گسترش
گیربکسهای که حلزونی هستند به خاطر شباهتی که به این جاندار (حلزون) دارند با این اسم نامگذاری شدهاند. البته مدلهای مکعبی شکل این دستگاهها شباهت زیادی به حلزون ندارند. این محصولات از یک ماردون و یک چرخ دنده با متریال برنز یا آلومینیوم حلزونی طراحی و ساخته میشوند. استحکام این قطعات بسیار بالا است و برای به کار گیری در شرایط سخت به عنوان یک گزینه مناسب شناخته میشود.
محصولات گیربکس حلزونی از هاب کروی، شافت و بلبرینگ تشکیل شده و امکان اینکه شافت مستقیم به الکتروموتور وصل شود نیز وجود دارد. متریال به کار رفته در تولید بدنه این محصولات به طور معمول چدن (CAST IRON) یا آلومینیوم ساخته شده و در برابر لرزش و تکانهای دستگاه گیربکس مقاومت بسیار بالایی دارد.
سری VF از موتورهای گیربکس که در دسته گیربکس حلزونی قرار میگیرد، در قسمت ورودی که به موتور نیز متصل است، دارای شافت هستند. جعبه دنده به دو جهت قابلیت حرکت کردن را دارد. حالت اول، استفاده از هندویل و نیروی دستی انسان برای حرکت کردن آن است.
جعبه دنده دستی به خاطر سرعت پایین، دقت، اصطکاک و صدای کمی را به همراه میآورد. از معایب این نوع گیربکس میتوان به گشتاور کم آن اشاره کرد. دسته بندی دوم گیربکس سری VF به صورت غیر مستقیم و با به کارگیری یک کلاچ، کوپلینک، تسمه پولی و قطعاتی از این دست قابلیت اتصال پیدا کردن به الکترو موتور را پیدا میکند.
گیربکس شاکرین سری VF – پایا گسترش
جدول مشخصات گیربکس حلزونی شاکرین سری VF
| سایز گیربکس | قطر شفت ورودی | قطر شفت خروجی | بازه نسبت تبدیل | جنس پوسته |
| 49 | 16 | 25 | 7 تا 100 | آلومینیوم |
| 63 | 18 | 25 | ||
| 86 | 25 | 35 | چدن | |
| 110 | 25 | 42 | ||
| 130 | 30 | 45 | ||
| 150 | 35 | 50 | ||
| 185 | 40 | 60 | ||
| 210 | 48 | 90 | ||
| 250 | 55 | 110 |
موتور گیربکس سری MVF در قسمت ورودی دارای هالو شافت و فلنج اتصال است. این موضوع به عنوان یک مزیت برای این دستگاه شناخته شده و باعث اتصال راحت آن به موتور خواهد شد. از این محصولات برای استفاده در زمینه تنور نانوایی، ماشین آلات کشاورزی، بالابر و مواردی از این دست استفاده میشود.
جدول مشخصات گیربکس حلزونی شاکرین سری MVF
| سایز گیربکس | قطر شفت ورودی | قطر شفت خروجی | بازه نسبت تبدیل | جنس پوسته |
| 49 | 14-19 | 25 | 7 تا 100 | آلومینیوم |
| 63 | 19-24 | 25 | ||
| 86 | 19-24-28 | 35 | چدن | |
| 110 | 24-28-38 | 40 | ||
| 130 | 28-38-42 | 45 | ||
| 150 | 28-38-42 | 50 | ||
| 185 | 38-42 | 60 | ||
| 210 | – | 90 | ||
| 250 | – | 110 |
گیربکسهای حلزونی شاکرین سری VFU و MVFU با بدنه دو تکه طراحی شده و هر مدل آن ابعاد و اندازه مختلفی دارد. از این دسته از گیربکسها به طور معمول در جرثقیل، بالابرها، نورد، آسانسور و غیره استفاده میشود. گیربکسهای VFU با پورت خروجی سالید شفت طراحی میشوند. البته در صورت سفارش مشتری، این محصولات با پورت شفت بلند یا هالو شفت نیز قابل ارائه هستند.
جدول مشخصات گیربکس حلزونی شاکرین سری MVFU و VFU
| تیپ گیربکس | قطر شفت ورودی | قطر شفت خروجی | بازه نسبت تبدیل | جنس پوسته |
| VFU 150 | 35 | 50 | 7 تا 100 | چدن |
| VFU 185 | 40 | 60 | ||
| VFU 220 | 48 | 70 | ||
| VFU 250 | 55 | 85 | ||
| MVFU 150 | 28-38-42 | 50 | ||
| MVFU 185 | 28-38-42-48 | 60 | ||
| MVFU 220 | 38-42-48-55 | 70 | ||
| MVFU 250 | 38-42-48-55-60 | 85 |
گیربکسهای سری SHRV و SHMRV در دسته گیربکسهای حلزونی شاکرین قرار میگیرند. این محصولات با وزن پایین و اندازه نه چندان بزرگی که دارند، در تمامی جهتها قابلیت نصب شدن دارند. گیربکس شاکرین در 9 سایز طراحی شده و نسبت تبدیل در آن 7 تا 10 است.
گیربکس شاکرین سری SHMRV – پایا گسترش
جدول مشخصات گیربکس حلزونی SHRV و SHMRV شاکرین
| تیپ گیربکس | قطر شفت ورودی | قطر شفت خروجی | بازه نسبت تبدیل | جنس پوسته |
| SHRV30 | 11 | 14 | 7 تا 100 | آلومینیوم |
| SHRV40 | 11-14 | 18 | ||
| SHRV50 | 14-19 | 25 | ||
| SHRV63 | 19-24 | 25 | آلومینیوم/ چدن | |
| SHRV75 | 24-28 | 28 | چدن | |
| SHRV90 | 24-28 | 35 | ||
| SHRV110 | 24-28-38 | 42 | ||
| SHRV130 | 28-38 | 45 | ||
| SHRV150 | 38-42 | 50 |
الکتروگیربکس هلیکال شاکرین اصفهان مشابه محصولات آلمانی شرکت VEM طراحی شده است. شما میتوانید این محصولات را به شکل پایهدار (برای نصب افقی) یا فلنجدار (برای نصب فلنجدار) سفارش داده و تحویل بگیرید. پورت ورودی این محصولات به سه شکل دو سر شفت، هالو شفت و کوپل مستقیم طراحی میشود.
گیربکس شافت مستقیم شاکرین – پایا گسترش
جدول مشخصات گیربکس هلیکال شاکرین
| تیپ گیربکس | قطر شفت خروجی | توان موتور | نسبت تبدیل | جنس پوسته |
| SH G1 | 28 | 0.25-0.75 | 3.5 تا 44.5 | چدن |
| SH G2 | 32 | 0.75-3 | ||
| SH G3 | 48 | 1.1-5.5 | ||
| SH G4 | 60 | 2.2-7.5 | ||
| SH G5 | 75 | 3-15 | ||
| SH G6 | 90 | 5.5-30 | ||
| SH G7 | 100 | 11-45 |
این گیربکسها با الهام از گیربکس بونفیلیولی ایتالیا طراحی شده و نسبت تبدیل در آنها بین 3.3 تا 3500 است. گیربکسهای خورشیدی شاکرین در 15 اندازه مختلف تولید و به بازار عرضه میشود. گیربکسهای خورشیدی تولید شده در شرکت شاکرین اصفهان از متریال ویژهای ساخته شده و استحکام بسیار بالایی دارد. از جمله ویژگیهای اصلی این دستگاه، تحمل گشتاور بالا و تغییر سرعتهای متنوع است.
از گیربکسهای شاکرین برای استفاده در این زمینهها استفاده میشود:
همه محصولات ساخته شده در دنیا عمر محدودی داشته و ممکن است لازم شود که برخی از قطعات آن تعویض شود. انتخاب گزینه مناسب با توجه به شرایط محیط و نحوه مصرف میتواند بر طول عمر و بهرهوری محصولات گیربکس مدل حلزونی تاثیر بسزایی بگذارد. در ادامه علائم هشدار دهنده که معلوم میکند برخی قطعات الکتروگیربکس نیاز به تعویض دارند را عنوان میکنیم.
گیربکس حلزونی با قابلیت عدم برگشت پذیری طراحی شده است؛ اما به مرور زمان به خاطر فشار زیادی که به بخش پایینی آن وارد میشود، سطح تماس کمتر خواهد شد. بنابراین گیربکس مثل سابق نمیتواند فشار وارد شده را تحمل کند.
این موضوع در بالابرها نیز قابل مشاهده است؛ زمانی که بالابر حرکت میکند متوجه عدم ایست کامل در طبقه یا حرکت کند یا آهسته به سمت پایین یا بالا میشویم. این طور مواقع گیربکس همچنان قابلیت برگشت پذیری را در بارهای کمتر دارد، اما برای اطمینان بیشتر پیشنهاد میکنیم نسبت به تعویض آن اقدام کنید.
اصطلاح رد کرد به موقعیتی اشاره دارد که گیربکس از مرحله تیز شدگی عبور کرده و تعمیر نشده باشد. در این مرحله موتور گیربکس قابلیت تحمل کردن هیچ نوع بار یا فشاری را در زمان توقف خود نداشته و باید حتما تعویض شود.
شرکت پایا گسترش خورشید تابان نماینده رسمی شرکت شاکرین در ایران است. محصولات این شرکت به صورت تک یا عمده توسط شرکت پایا گسترش خورشید تابان به فروش میرسند. برای ثبت سفارش و خرید محصول موردنظر میتوانید به شکل حضوری یا غیرحضوری اقدام کنید. جهت دریافت مشاوره رایگان خرید و استعلام قیمت گیربکس شاکرین با مشاوران شرکت پایا گسترش خورشید تابان تماس بگیرید.
